Displeje k enkodérům Lika

Displeje zobrazují aktuální data z většiny typů snímačů polohy Lika a poskytují obsluze informaci o měřených veličinách

Displeje k enkodérům Lika slouží k přesnému zobrazení lineárních i úhlových hodnot a též k nastavování nejrůznějších typů enkodérů LIKA. Robustní a kompaktní provedení.

Displeje jsou určeny i pro náročné pro průmyslové prostředí s krytím čelního panelu IP65 a práci při provozních teplotách až od -25°C do +85°C.

Přehled typových řad a jejich hlavních parametrů a výhod

Řada LD120

Kompaktní pětimístný displej na panel pro magnetické snímače SM5. Paměť pro aktuální zobrazovanou hodnotu. Rozhraní RS485. Možnost připojení záložní baterie 5V.

Mechanické provedení

  • rozměry: 72 x 36 x 73 mm
  • výřez v panelu: 68 x 33 mm

Elektrické parametry

  • zobrazování v mm/palcích
  • absolutní / relativní měření
  • 3 hodnoty offsetu
  • zobrazované rozlišení: max. 0,01 mm
  • přesnost systému: ± 0,05 mm
  • čtecí vzdálenost snímač / páska: 0,1 – 2,0 mm
  • měření rychlostí: max. 5 m/s
  • opakovatelná přesnost: ± 1 znak
  • rozsah zobrazení: -99999 až 99999
  • magnetický snímač: SM5
  • napájecí napětí: 10 V DC až 30 V DC
  • příkon napájení: 800 mW (100 mW backup režim)
  • připojení: RS485 (na vyžádání)
  • krytí: IP60 z čelní strany, jinak IP40
  • rozsah pracovních teplot: od -20°C do +80°C
  • příslušenství: magnetický snímač SM5
  • příslušenství: magnetická páska MT50
  • příslušenství: krycí pásek

Katalogový list Manuál

Řada LD112

Kompaktní displej se snímačem. Maximální rozlišení 0,01 mm nebo 1/64“. Provoz na baterie. na panel pro magnetické snímače SM25. Režim lineárního nebo úhlového měření. Paměť pro aktuální zobrazovanou hodnotu.

Mechanické provedení

  • rozměry: 72 x 48 x 31 mm
  • výřez v panelu: 67,5 x 45 mm

Elektrické parametry

  • lineární nebo úhlový režim
  • zobrazování v mm/palcích
  • absolutní / relativní měření
  • 3 hodnoty offsetu
  • zobrazované rozlišení: max. 0,01 mm nebo 1/64“
  • přesnost systému: ± 0,05 mm
  • čtecí vzdálenost snímač / páska: 0,1 – 1,0 mm
  • měření rychlostí: max. 5 m/s
  • opakovatelná přesnost: ± 1 znak
  • rozsah zobrazení: -999999 až 999999
  • magnetický snímač: SM25
  • napájení: baterie 2 x 1,5 V typ AAA
  • spotřeba napájení: 220 uA
  • krytí: IP60 z čelní strany, jinak IP40
  • rozsah pracovních teplot: od -20°C do +80°C
  • příslušenství: magnetická páska MT25
  • příslušenství: krycí pásek

Katalogový list Manuál

Řada LD111, LD141

Kompaktní OEM displej bez pouzdra. Maximální rozlišení 0,01 mm nebo 1/64“. Provoz na baterie. Pro magnetické snímače SM25. Režim lineárního nebo úhlového měření. Paměť pro aktuální zobrazovanou hodnotu. Připojení RS232 (LD141)

Mechanické provedení

  • rozměry: 61 x 39 mm

Elektrické parametry

  • lineární nebo úhlový režim
  • zobrazování v mm/palcích
  • absolutní / relativní měření
  • 3 hodnoty offsetu
  • zobrazované rozlišení: max. 0,01 mm nebo 1/64“
  • přesnost systému: ± 0,05 mm
  • čtecí vzdálenost snímač / páska: 0,1 – 1,0 mm
  • měření rychlostí: max. 5 m/s
  • opakovatelná přesnost: ± 1 znak
  • rozsah zobrazení: -999999 až 999999
  • magnetický snímač: SM25
  • kabel ke snímači
  • RS232 konektoru DSub 9 pinů
  • napájení: baterie 2 x 1,5 V typ AAA
  • spotřeba napájení: 220 uA; 700 uA (LD141)
  • krytí: IP00 – závisí na konstrukci zákazníka
  • rozsah pracovních teplot: od -20°C do +80°C
  • příslušenství: magnetická páska MT25
  • příslušenství: krycí pásek

Katalogový list Manuál

Řada LD140, LD142

Kompaktní displej pro montáž na panel. Maximální rozlišení 0,01 mm nebo 1/64“. Provoz na baterie. Pro magnetické snímače SM25. Režim lineárního nebo úhlového měření. Paměť pro aktuální zobrazovanou hodnotu. RS232 rozhraní.

Mechanické provedení

  • rozměry: 97 x 65,5 x 47 mm
  • výřez v panelu: 91,5 x 67,5 mm

Elektrické parametry

  • lineární nebo úhlový režim
  • zobrazování v mm/palcích
  • absolutní / relativní měření
  • 3 hodnoty offsetu
  • zobrazované rozlišení: max. 0,01 mm nebo 1/64“
  • přesnost systému: ± 0,05 mm
  • čtecí vzdálenost snímač / páska: 0,1 – 1,0 mm
  • měření rychlostí: max. 5 m/s
  • opakovatelná přesnost: ± 1 znak
  • rozsah zobrazení: -999999 až 999999
  • magnetický snímač: SM25 (na přání M7)
  • napájení: baterie 2 x 1,5 V typ AAA
  • spotřeba napájení: 700 uA
  • RS232 konektoru DSub 9 pinů
  • krytí: IP60 z čelní strany, jinak IP40
  • rozsah pracovních teplot: od -20°C do +80°C
  • příslušenství: magnetická páska MT25
  • příslušenství: krycí pásek

Katalogový list Manuál

Řada LD200

Univerzální osmimístný LED display. Znaky 10 mm s vysokým jasem. Vhodný pro enkodéry HTL, TTL, SSI a sin/cos. Zobrazuje hodnoty v mm, palcích a zlomcích palců. Režim zobrazení úhlu až do 3600. Rozhraní RS232.

Mechanické provedení

  • rozměry: 96 x 48 x 49 mm
  • výřez v panelu: 90 x 44 mm

Elektrické parametry

  • zobrazování v mm/palcích/zlomcích palců
  • přednastavení
  • nastavení offsetu
  • zobrazení úhlu až do 3600
  • nastavení mezních hodnot přepínači
  • kmitočet čítání: 1 MHz pro inkrementální signály
  • kmitočet čítání: 6 kHz pro signály sin/cos
  • vstupy pro snímače: Push-Pull (HTL), RS422 (TTL), 1V šš, SSI, SM5 / SM2 magnetické snímače
  • rozsah zobrazení: -99999999 až 99999999
  • napájecí napětí: 24 V DC
  • příkon napájení: 4,5 W
  • připojení: RS 232 DSub 9 pinů
  • připojení: MiniDIN (SM snímače)
  • připojení: svorky
  • výstupy: 3 x 24 V / max. 23 mA
  • vstupy: 1 x 30 V max
  • krytí: IP65 z čelní strany, jinak IP20
  • rozsah pracovních teplot: od -20°C do +80°C

Katalogový list Manuál

Řada LDT10

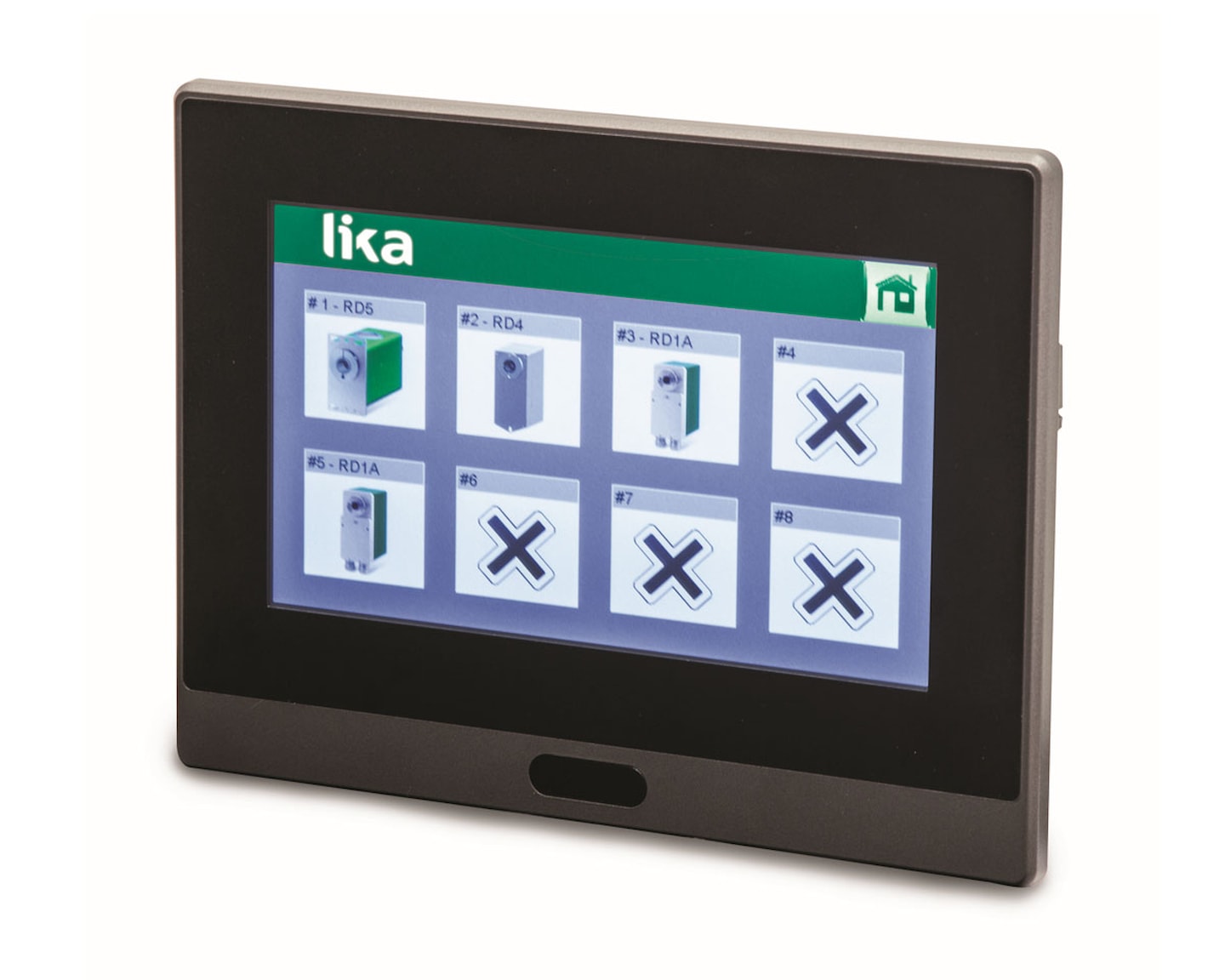

HMI dotykový panel LDT10 pro inteligentní rotační polohovací jednotky RD Lika DRIVECOD.

LDT10 je navržen tak, aby se k němu mohly připojit všechny typové řady rotačních aktuátorů RD s rozhraním RS-485 MODBUS. Lze připojit jediný aktuátor (připojení point-to-point) nebo až 8 aktuátorů v síti, a to dokonce kombinaci aktuátorů RD z různých typových řad. Lze nainstalovat a řídit v jedné síti aktuátory RD1xA, RD4, RD5x a RD6.

Panel umožňuje

  • vytvořit síť aktuátory a nakonfigurovat je
  • shromažďovat údaje o konkrétní produkci (tj. pracovní cyklus každého aktuátoru, jeho dráze,…) a ukládat v receptech informace o každém procesu;
  • spravovat uložené recepty a spouštět program za účelem aktivace automatického přepínání a zahájení nové výroby.
  • LDT10 je speciálně navržen tak, aby zrychlil a usnadnil přestavovací operace, zkrátil dobu nastavování a zkrátil prostoje, zejména pokud malé dávky nebo jednorázové položky nebo produkci just-in-time vyžadují časté a nákladné nastavování formátu.
  • Typickým příkladem jsou automatizované víceosé systémy, například v plastikářském průmyslu, měniče forem, mobilní zarážky, balicí linky a dřevoobráběcí stroje.

Manuál

Řada LD210

Multifunkční zobrazovací jednotka pro analogové snímače. Grafický dotykový displej. Intuitivní nastavení pomocí fulltextového menu. 2 analogové vstupy (16 bitů). Na přání 4 číslicové řídící výstupy, analogový výstup 16 bitů a 2 výstupy pro relé.

Mechanické provedení

  • rozměry: 96 x 48 x 116 mm
  • výřez v panelu: 91 x 43 mm

Elektrické parametry

  • displej: dotykový LCD s podsvícením
  • rozsah zobrazení: 8 znaků: -99999999 až 99999999
  • výška znaků: 13 mm
  • přepínatelné barvy zobrazení: červená, zelená, žlutá
  • zobrazení jednoho, dvou nebo kombinace vstupů
  • zobrazení jako součet, průměr, tára
  • linearizace (24 bodů)
  • 2 analogové výstupy: ±10 V, 0-10 V, 0-20 mA, 4-20 mA
  • rozlišení analogových výstupů: 16 bitů, přesnost ± 0,1%
  • referenční výstup: 10 V ± 0,1%
  • řídící vstupy: 3 x HTL, PNP, max. 10 kHz
  • sériové rozhraní (uživatelská varianta AVI1, D01): RS232, max. 38400 baudů
  • sériové rozhraní (uživatelská varianta AVI2, D02): RS285, max. 38400 baudů
  • výstupy (uživatelská varianta D01, D02): 4 číslicové výstupy, PNP, 5 – 30 V, max. 200 mA
  • výstupy (uživatelská varianta R0): 2 výstupy pro relé, bezpotenciálové přepínání 250 V st / 150 V DC
  • výstupy (uživatelská varianta AVI1, AVI2): 1 analogový výstup, 16 bitů, ±10 V nebo 0/4-20 mA
  • napájení: 18 V DC – 30 V DC, na přání: 115 – 230 V st
  • spotřeba: 100 mA (bez snímačů); 3 VA (s PM)
  • krytí: IP65 z čelní strany, ostatní IP20
  • rozsah pracovních teplot: od -25°C do +70°C

Katalogový list Manuál

Řada LD220

Multifunkční zobrazovací jednotka pro absolutní SSI enkodéry. Grafický dotykový displej. Intuitivní nastavení pomocí fulltextového menu. SSI vstup až 32 bitů. Funkce v režimu master nebo slave. 4 číslicové řídící výstupy. Na přání sériové rozhraní, analogový výstup 16 bitů a 2 výstupy pro relé.

Mechanické provedení

  • rozměry: 96 x 48 x 116 mm
  • výřez v panelu: 91 x 43 mm

Elektrické parametry

  • displej: dotykový LCD s podsvícením
  • rozsah zobrazení: 8 znaků: -99999999 až 99999999
  • výška znaků: 13 mm
  • přepínatelné barvy zobrazení: červená, zelená, žlutá
  • indikace absolutní polohy
  • režim master / slave
  • linearizace (24 bodů)
  • maskování bitů
  • vstupy: SSI 10 – 32 bitů kódování binární nebo Gray, hod. kmitočet 1 MHz
  • řídící vstupy: 3 x HTL, PNP, max. 10 kHz
  • sériové rozhraní (uživatelská varianta AVI1, D01): RS232, max. 38400 baudů
  • sériové rozhraní (uživatelská varianta AVI2, D02): RS285, max. 38400 baudů
  • výstupy (uživatelská varianta D01, D02): 4 číslicové výstupy, PNP, 5 – 30 V, max. 200 mA
  • výstupy (uživatelská varianta R0): 2 výstupy pro relé, bezpotenciálové přepínání 250 V st / 150 V DC
  • výstupy (uživatelská varianta AVI1, AVI2): 1 analogový výstup, 16 bitů, ±10 V nebo 0/4 – 20 mA
  • napájení: 18 V DC – 30 V DC, na přání: 115 – 230 V st
  • spotřeba: 100 mA (bez snímačů); 3 VA (s PM)
  • krytí: IP65 z čelní strany, ostatní IP20
  • rozsah pracovních teplot: od -25°C do +70°C

Katalogový list Manuál

Řada LD350-LD355

Multifunkční zobrazovací jednotka pro inkrementální enkodéry. Grafický dotykový displej. Intuitivní nastavení pomocí fulltextového menu. Na přání analogový výstup, 4 číslicové řídící výstupy a 2 výstupy pro relé.

Mechanické provedení

  • rozměry: 96 x 48 x 116 mm
  • výřez v panelu: 91 x 43 mm

Elektrické parametry

  • displej: dotykový LCD s podsvícením
  • rozsah zobrazení: 8 znaků: -99999999 až 99999999
  • výška znaků: 13 mm
  • přepínatelné barvy zobrazení: červená, zelená, žlutá
  • indikace polohy
  • čítač
  • časovač nebo stopky
  • zobrazení rychlosti
  • filtrace hodnot
  • linearizace (24 bodů)
  • potlačení startu / stopu
  • vstupy enkodéru LD350: AB (2 x PNP, NPN nebo Namur/HTL)
  • vstupy enkodéru LD355: AB / AB (4 x TTL, HTL, RS422, HTL diff.)
  • kmitočet čítání: max. 250 kHz (vstupy z enkodéru)
  • kmitočet čítání: max. 1 MHz v diferenciálním režimu
  • kmitočet čítání: 10 kHz max. (řídící vstupy)
  • řídící vstupy: 3 x HTL, PNP, max. 10 kHz
  • sériové rozhraní (uživatelská varianta AVI1, D01): RS232, max. 38400 baudů
  • sériové rozhraní (uživatelská varianta AVI2, D02): RS285, max. 38400 baudů
  • výstupy (uživatelská varianta D01, D02): 4 číslicové výstupy, PNP, 5 – 30 V, max. 200 mA
  • výstupy (uživatelská varianta R0): 2 výstupy pro relé, bezpotenciálové přepínání 250 V st / 150 V DC
  • výstupy (uživatelská varianta AVI1, AVI2): 1 analogový výstup, 16 bitů, ±10 V nebo 0/4-20 mA
  • napájení: 18 V DC – 30 V DC, na přání: 115 – 230 V st
  • spotřeba: 100 mA (bez snímačů); 3 VA (s PM)
  • krytí: IP65 z čelní strany, ostatní IP20
  • rozsah pracovních teplot: od -25°C do +70°C

Katalogový list Manuál

Odkazy a dokumenty

  • Produktový vyhledávač Lika

Katalogové listy Lika

  • Displeje k enkodérům řada LD120, Eng. [PDF; 0,11 MB]
  • Displeje k enkodérům řada LD112, Eng. [PDF; 0,1 MB]
  • Displeje k enkodérům řada LD111 – LD141, Eng. [ZIP; 0,24 MB]
  • Displeje k enkodérům řada LD140 – LD142, Eng. [PDF; 0,12 MB]
  • Displeje k enkodérům řada LD200, Eng. [PDF; 0,17 MB]
  • Displeje k enkodérům řada LD210, Eng. [PDF; 0,11 MB]
  • Displeje k enkodérům řada LD220, Eng. [PDF; 0,11 MB]
  • Displeje k enkodérům řada LD350 – LD355, Eng. [PDF; 0,1 MB]

Manuály Lika

  • Displeje k enkodérům řada LD120, Eng. [PDF; 0,57 MB]
  • Displeje k enkodérům řada LD112, Eng. [PDF; 0,52 MB]
  • Displeje k enkodérům řada LD111 – LD141, Eng. [ZIP; 1,29 MB]
  • Displeje k enkodérům řada LD140 – LD142, Eng. [PDF; 0,88 MB]
  • Displeje k enkodérům řada LD200, Eng. [PDF; 2,06 MB]
  • Displeje k enkodérům řada LD210, Eng. [ZIP; 2,66 MB]
  • Displeje k enkodérům řada LD220, Eng. [ZIP; 3,03 MB]
  • Displeje k enkodérům řada LD350 – LD355, Eng. [ZIP; 2,65 MB]

Montážní návody – rychlá reference Lika

  • Displeje k enkodérům řada LD112, Eng. [PDF; 0,55 MB]
  • Displeje k enkodérům řada LD111 – LD141, Eng. [ZIP; 1,67 MB]
  • Displeje k enkodérům řada LD140 – LD142, Eng. [PDF; 1,13 MB]
  • Displeje k enkodérům řada LD200, Eng. [PDF; 0,91 MB]
  • Displeje k enkodérům řada LD210, Eng. [PDF; 0,74 MB]
  • Displeje k enkodérům řada LD220, Eng. [PDF; 0,68 MB]
  • Displeje k enkodérům řada LD350 – LD355, Eng. [PDF; 0,61 MB]

Software Lika ke stažení

  • Programový kit pro displeje k enkodérům řada LD200, Eng. [ZIP; 0,37 MB]

Displeje k enkodérům Lika - ukázky

Displeje polohy Lika k rotačním i lineárním enkodérům

Kontakt

AMTEK, spol. s r.o.
Řípská 11f, 627 00 Brno - Slatina Česká republika
e-mail: amtek@amtek.cz
  • Více kontaktů
Copyright © 2018 AMTEK, spol. s r. o.
Provozováno na m@gnetpro | Cookies

  • Pracovní příležitosti
  • Firemní brožura
  • Mapa webu
  • E-shop
  • LinkedIn
  • Facebook
  • YouTube
  • E-shop
  • Produkty
    • Výkonové polovodiče
    • Frekvenční měniče
    • Servoměniče
    • Servomotory
    • Řídicí systémy
    • AS-interface
    • Decentralizované pohony
    • Procesní instrumentace
    • HMI panely, displeje, ovladače a identifikace
    • Průmyslové senzory
      • Optoelektronické senzory
      • Senzory s vláknovou optikou
      • Senzory barev a povrchů
      • Vidlicové světelné závory
      • Úhlové světelné závory
      • Rámové a kruhové světelné závory
      • Měřící a monitorovací světelné mříže
      • Indukční kruhové a příložné průletové senzory
      • Senzory indukční a kapacitní
      • Laserové senzory vzdálenosti
      • Ultrazvukové senzory
      • Senzory etiket
      • Senzory pohybu
      • Senzory hladiny
      • Senzory kontaktu a vibrací
      • Senzory radarové
      • Senzory pro pneumatické válce
      • Senzory pro chapače
      • Senzory magnetického pole
      • Jazýčkové senzory
      • Hallovy senzory
      • Příslušenství k senzorům
      • Enkodéry
        • Enkodéry rotační inkrementální optické s plnou hřídelí
        • Enkodéry rotační inkrementální optické s dutou hřídelí
        • Enkodéry rotační inkrementální magnetické
        • Enkodéry rotační absolutní-Ethernet
        • Enkodéry rotační absolutní-SSI a BISS
        • Enkodéry rotační absolutní-CAN a Device Net
        • Enkodéry rotační absolutní-Profibus
        • Enkodéry rotační absolutní-Modbus RTU_RS485
        • Enkodéry rotační absolutní-analogový výstup
        • Enkodéry rotační absolutní-bitový paralelní výstup
        • Enkodéry rotační bezložiskové
        • Enkodéry lankové
        • Enkodéry lineární inkrementální
        • Enkodéry lineární absolutní
        • Snímače náklonu
        • Displeje k enkodérům
        • Interface a převodníky k enkodérům
        • Spojky k enkodérům a servům
        • Příslušenství k enkodérům
        • OEM a zákaznické enkodéry
    • Strojové vidění
    • Identifikace
    • Osvětlení pro stroje a strojové vidění
    • Bezpečnostní prvky
    • HMI tlačítka, indikátory a malé prvky
    • Koncové, polohové a řadové spínače
    • Jazýčkové spínače a relé
    • Napájecí technika
    • Laserové značení
    • Hliníkový profilový systém, jednoúčelové stroje a zařízení
    • Paměťová řešení pro průmysl
  • Výrobci
  • Novinky
  • O nás
  • Kontakty
