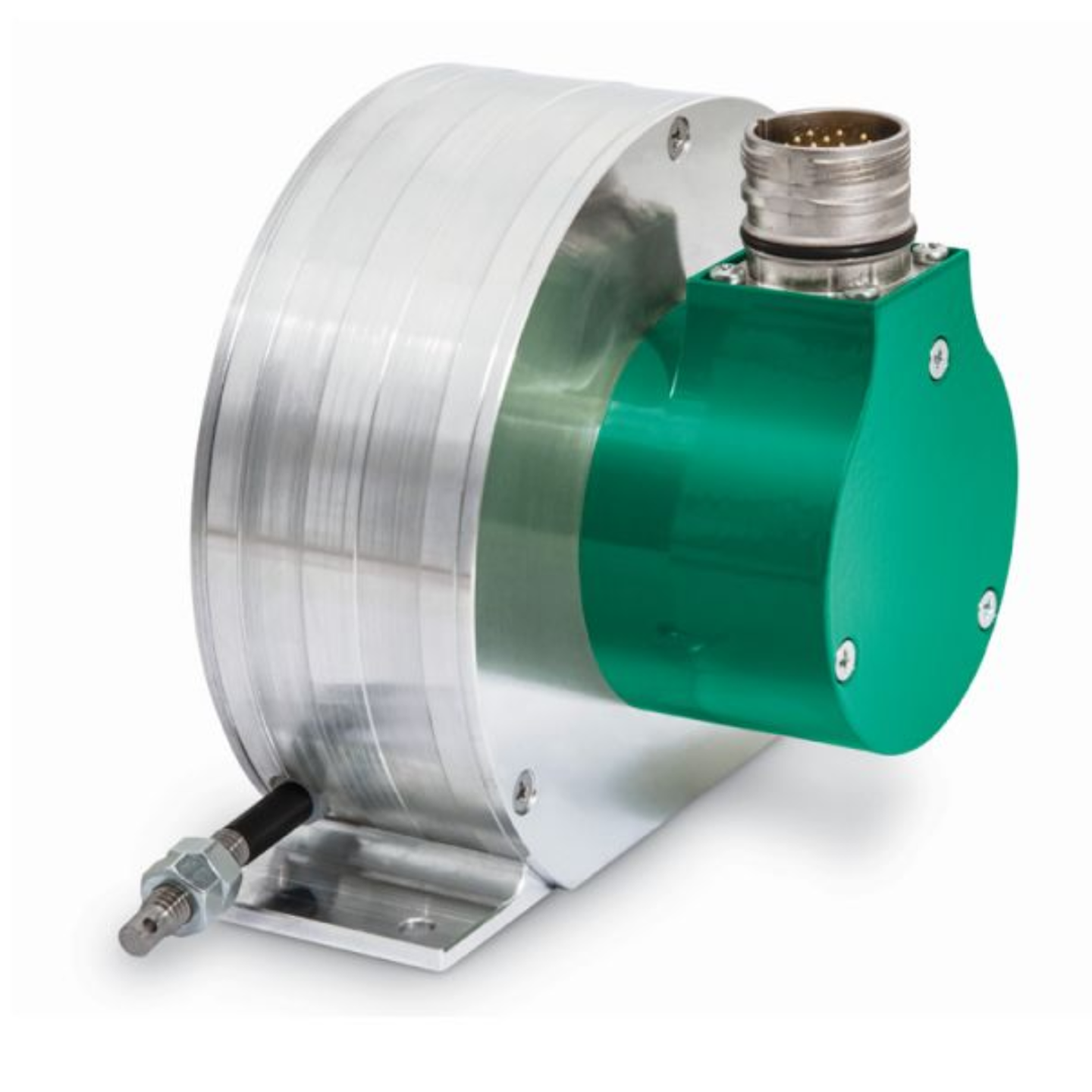

Enkodéry Lika lankové

Absolutní a inkrementální lankové enkodéry Lika pro měření lineární vzdálenosti s rozsahy měření 300 mm do 50 m

Lankové enkodéry Lika jsou lankové snímače lineární vzdálenosti, využívají kombinace enkodéru a mechanizmu pro odměřování pomocí ocelového lanka odvíjeného měřeným objektem z bubnu ve snímači a zpětně navíjeného na buben snímače pružinovým mechanizmem. Otáčení bubnu s velkou přesností odpovídá měření vzdálenosti a měří se inkrementálním nebo absolutním enkodérem z širokého sortimentu Lika.

Spolehlivě lze jimi měřit lineární vzdálenost s rozsahy měřené vzdálenosti podle typu od 300 mm do 50 000 mm s rozlišením až do 0,01 mm.

Snímače pracují s odvíjecími bubny obvodu od 100 mm do 200 / 204,8 mm a při provozních teplotách až od -40°C do +85°C.

Lankové snímače jsou určeny i pro náročné průmyslové prostředí s krytím až IP65. Jejich hlavní výhodou je snadné použití v obtížných situacích v průmyslu, zvedacích zařízeních, lékařských přístrojích a v nespočtu dalších aplikací.

Tyto snímače jsou dostupné v širokém výběru typů a provedení, vyznačují precizním provedením a představují ověřenou technologii pro měření vzdálenosti ve vysoké kvalitě a spolehlivosti.

Přehled typových řad a jejich hlavních parametrů a výhod

Řada SFE-5000 – SFE-10000

Inkrementální integrovaný programovatelný enkodér. Měřící délka 5000 nebo 10 000 mm. Rozlišení až 16384 ppr. Univerzální výstup HTL/TTL. Kompaktní provedení se snadnou instalací, krytí IP65.

Mechanické provedení

  • obvod bubnu: 200 mm
  • průměr pouzdra: 112 mm
  • rozteč montážních otvorů: 115 mm
  • měřící délka: 5000 nebo 10 000 mm
  • síla zpětného navíjení drátu řada 5000: 3,2 – 6,5 N
  • síla zpětného navíjení drátu řada 10000: 3,2 – 6 N

Elektrické parametry

  • rozlišení: 0,05; 0,1; 0,2 mm nebo programovatelné na max. 16384 ppr
  • linearita: ± 0,5 mm
  • opakovatelnost: ± 0,1 mm
  • měřící rychlost: max. 2 m/sec
  • napájecí napětí: 5V- 30V DC
  • výstupní rozhraní: univerzální HTL/TTL obvod
  • elektrické připojení: konektor M12, M23, kabel 1 m
  • výstupní signály: AB0 / AB0
  • měřící drát: nerezová nemagnetická ocel
  • pouzdro: hliníkový odlitek
  • krytí: IP65
  • rozsah pracovních teplot: od -40°C do +85°C

Katalogový list Manuál

Řada SFE

Inkrementální integrovaný enkodér. Měřící délka až 2000 mm. Robustní konstrukce. Malé rozměry. Krytí IP64.

Mechanické provedení

  • délka měřícího drátu na otáčku: 100 mm
  • průměr pouzdra: 55 mm
  • rozteč montážních otvorů: 50 mm
  • měřící délka: 1500 nebo 2000 mm
  • síla zpětného navíjení drátu: 3 – 5 N

Elektrické parametry

  • rozlišení: 0,05; 0,4; 0,5; 1 mm
  • měřící rychlost: max. 1 m/sec
  • napájecí napětí: 5V – 30V DC
  • výstupní rozhraní: univerzální PP/LD obvod
  • elektrické připojení: kabel 2 m
  • výstupní signály: AB0 / AB0
  • měřící drát: nerezová nemagnetická ocel
  • pouzdro: hliníkové + plast
  • krytí: IP64
  • rozsah pracovních teplot: od -25°C do +85°C

Katalogový list Manuál

Řada SF-I

Kompaktní inkrementální enkodér. Cenově výhodný lankový doplněk pro inkrementální enkodéry. Měřící délka od 5000 do 6800 mm. Obvod bubnu 200/ 204,8mm. Kompatibilní s enkodéry s dutou hřídelí Jednoduchá a spolehlivá konstrukce. Krytí IP64.

Mechanické provedení

  • délka měřícího drátu na otáčku: 200 / 204,8 mm
  • velikost pouzdra: 125x83x 40 mm
  • rozteč montážních otvorů: 115 mm
  • měřící délka: 5000 nebo 6800 mm
  • síla zpětného navíjení drátu: 5 – 15 N

Elektrické parametry

  • rozlišení inkrementální enkodér: 0,1 mm
  • opakovatelná přesnost: ± 0,15 mm
  • měřící rychlost: max. 3 m/sec
  • napájecí napětí: 5V – 30V DC
  • měřící drát: nerezová nemagnetická ocel
  • pouzdro: ochrana eloxováním
  • krytí: dle použitého enkodéru
  • rozsah pracovních teplot: od -25°C do +85°C

Katalogový list Manuál

Řada SAK

Integrovaný enkodér. Měřící délka 10 nebo 15 m. Rozlišení až 0,01 mm. Návin měřícího drátu s vedením v jedné vrstvě. Robustní hliníkové pouzdro. Na vyžádání ATEX enkodér.

Mechanické provedení

  • délka měřícího drátu na otáčku: 300 mm
  • průměr pouzdra: 120 mm
  • rozteč montážních otvorů: 115 mm
  • měřící délka: 10 nebo 15 m
  • síla zpětného navíjení drátu: 10 – 15 N

Elektrické parametry

  • rozlišení: 0,1mm
  • rozlišení programovatelný SSI: až 0,01mm
  • linearita: max. ± 0,05% FS
  • měřící rychlost: max. 10 m/sec
  • zrychlení: max. 4m/sec2
  • napájecí napětí: 5V – 30V DC
  • výstupní signály: analogový výstup, Profibus, SSI
  • měřící drát: nerezová ocel – průměr 0,9 mm
  • pouzdro: hliníkové; na přání s antikorozní úpravou
  • krytí: dle typu enkodéru
  • rozsah pracovních teplot: od -25°C do +85°C

Katalogový list Manuál

Řada SBK

Integrovaný enkodér – kompatibilní s jakýmkoliv enkodérem se servopřírubou… Měřící délka 10 až 50 m. Rozlišení až 0,1 mm. Návin měřícího drátu s vedením v jedné vrstvě. Na vyžádání ATEX enkodér. Robustní hliníkové pouzdro.

Mechanické provedení

  • délka měřícího drátu na otáčku: 500 mm
  • průměr pouzdra: 180 mm
  • rozteč montážních otvorů: 180 mm
  • měřící délka: 10, 30, 40 nebo 50 m
  • síla zpětného navíjení drátu: 10 – 30 N

Elektrické parametry

  • rozlišení: 0,1mm
  • rozlišení programovatelný SSI: až 0,01mm
  • linearita: max. ± 0,05% FS
  • měřící rychlost: max. 10 m/sec
  • zrychlení veze 20 a 30m: max. 2m/sec2
  • zrychlení veze 40 a 50m: max. 1m/sec2
  • napájecí napětí: 5V – 30V DC
  • výstupní signály: programovatelný analogový výstup, Profibus, SSI
  • měřící drát: nerezová ocel – průměr 0,9 mm
  • pouzdro: hliníkové
  • krytí: dle typu enkodéru
  • rozsah pracovních teplot: od -25°C do +85°C

Katalogový list Manuál

Řada SFA-5000 – SFA-10000 TA

Absolutní integrovaný enkodér. Měřící délka až 10 m. Rozlišení až 65536 kroků. Programovatelný analogový výstup. Nastavení pracovní délky v učícím režimu pomocí tlačítka.

Mechanické provedení

  • obvod bubnu: 200 mm
  • průměr pouzdra: 101 mm
  • rozteč montážních otvorů: 115 mm
  • měřící délka: 5000 nebo 10 000 mm
  • síla zpětného navíjení drátu řada 5000: 3,2 – 6,5 N
  • síla zpětného navíjení drátu řada 10000: 3,2 – 6 N

Elektrické parametry

  • rozlišení: 65 536 kroků z výstupního rozsahu (min. krok = 0,048 mm)
  • výstupní rozsah: nastavitelný v režimu učení tlačítky
  • linearita: ± 0,5 mm
  • opakovatelnost: ± 0,1 mm
  • měřící rychlost: max. 2 m/sec
  • napájecí napětí: 13V – 30V DC
  • výstupní rozhraní: 0-5 V, 0-10 V, 4-20 mA
  • ochrana: proti zkratu a přepólování
  • elektrické připojení: konektor M12, kabel 1 m
  • vstupní funkce: nastavení přetečení a pracovní délky v režimu učení
  • měřící drát: nerezová nemagnetická ocel
  • pouzdro: antikorozní (měřící drát), hliníkový odlitek
  • krytí: IP65
  • rozsah pracovních teplot: od -40°C do +85°C

Katalogový list Manuál

Řada SFA-5000 – SFA-10000

Absolutní integrovaný kompaktní enkodér. Měřící délka až 10 m. Rozlišení až 0,024 mm. Rozhraní SSI. Krytí IP65.

Mechanické provedení

  • obvod bubnu: 200 mm
  • průměr pouzdra: 112 mm
  • rozteč montážních otvorů: 115 mm
  • měřící délka: 5000 nebo 10 000 mm
  • síla zpětného navíjení drátu řada 5000: 3,2 – 6,5 N
  • síla zpětného navíjení drátu řada 10 000: 3,2 – 6N

Elektrické parametry

  • rozlišení: 0,1; 0,05; 0,024 mm
  • linearita: ± 0,5 mm
  • opakovatelnost: ± 0,1 mm
  • měřící rychlost: max. 2 m/sec
  • napájecí napětí: 7,5 V - 34 V DC
  • výstupní rozhraní: SSI, gray / binární
  • ochrana: proti zkratu a přepólování
  • elektrické připojení: konektor M12, M23, kabel 1 m
  • vstupní funkce: nulování, nastavení směru čítání
  • měřící drát: nerezová nemagnetická ocel
  • pouzdro: antikorozní (měřící drát), hliníkový odlitek
  • krytí: IP65
  • rozsah pracovních teplot: od -40°C do +85°C

Katalogový list Manuál

Řada SFA-5000 FB – SFA-10000 FB

Absolutní integrovaný kompaktní enkodér. Měřící délka až 10 m. Rozlišení až 0,024 mm. Rozhraní Profibus, CANopen, DeviceNnet, PROFINET, Ethernet Powerlink, Modbus/TCP, EtherCAT, Ethernet/IP. Krytí IP65.

Mechanické provedení

  • obvod bubnu: 200 mm
  • průměr pouzdra: 112 mm
  • rozteč montážních otvorů: 115 mm
  • měřící délka: 5000 nebo 10000 mm

Elektrické parametry

  • rozlišení: 0,024 mm nebo nastavitelné prostřednictvím Fieldbusu
  • linearita: ± 0,5 mm
  • opakovatelnost: ± 0,1 mm
  • měřící rychlost: max. 2 m/sec
  • napájecí napětí: 10 V - 30 V DC
  • výstupní rozhraní: SSI, gray / binární
  • ochrana: proti zkratu a přepólování
  • rozhraní: Profibus-DP V0, CANopen DS301-DS406, Devicenet, PROFINET IO, POWERLINK, Modbus/TCP, EtherCAT, Ethernet/IP
  • elektrické připojení: konektor M12, PG výstup
  • programovatelné parametry: směr čítání, hodnota posunutí
  • měřící drát: nerezová nemagnetická ocel
  • pouzdro: antikorozní (měřící drát), hliníkový odlitek
  • krytí: IP65
  • rozsah pracovních teplot: od -40°C do +85°C

Katalogový list Manuál

Řada SFA

Absolutní enkodér. Rozlišení až 0,012 mm. Měřící délka až 2000 mm. Robustní a kompaktní konstrukce. Krytí IP64.

Mechanické provedení

  • délka měřícího drátu na otáčku: 100 mm
  • průměr pouzdra: 52 mm
  • rozteč montážních otvorů: 50 mm
  • měřící délka: 1000 nebo 2000 mm
  • síla zpětného navíjení drátu: 3 – 5 N

Elektrické parametry

  • rozlišení: 0,012; 0,025; 0,05; 0,1 mm
  • měřící rychlost: max. 1 m/sec
  • napájecí napětí: 10 V - 30 V DC
  • elektrické připojení: konektor M12 8 pinů, kabel 2 m
  • výstupní rozhraní: SSI (25 bit, hod. kmitočet max. 300 kHz, Tp min. 64 μsec)
  • výstupní kód: binární, Gray
  • ochrana: proti zkratu a přepólování
  • vstupní funkce: nulování, směr čítání
  • měřící drát: nerezová nemagnetická ocel
  • pouzdro: antikorozní
  • krytí: IP64
  • rozsah pracovních teplot: od -25°C do +85°C

Katalogový list Manuál

Řada SF-A

Kompaktní absolutní lankový enkodér. Cenově výhodný lankový doplněk pro absolutní, analogové a fieldbus enkodéry. Měřící délka od 5000 do 6800 mm. Obvod bubnu 204,8mm. Kompatibilní s enkodéry s dutou hřídelí. Jednoduchá a spolehlivá konstrukce. Krytí IP64.

Mechanické provedení

  • délka měřícího drátu na otáčku: 200 / 204,8 mm
  • velikost pouzdra: 125x83x 40 mm
  • rozteč montážních otvorů: 115 mm
  • měřící délka: 5000 nebo 6800 mm
  • síla zpětného navíjení drátu: 5 – 15 N

Elektrické parametry

  • rozlišení SSI absolutní enkodér: 0,05 mm
  • opakovatelná přesnost: ± 0,15 mm
  • měřící rychlost: max. 3 m/sec
  • měřící drát: nerezová nemagnetická ocel
  • rozhraní: SSI, Profibus, analogové
  • pouzdro: ochrana eloxem
  • krytí: dle použitého enkodéru
  • rozsah pracovních teplot: od -25°C do +85°C

Katalogový list Manuál

Řada SFP

Absolutní enkodér. Virtuálně neomezené rozlišení. Měřící délka až 2000 mm. Robustní a kompaktní konstrukce. Krytí IP64.

Mechanické provedení

  • délka měřícího drátu na otáčku: 100 mm
  • průměr pouzdra: 52 mm
  • rozteč montážních otvorů: 50 mm
  • měřící délka: 300, 500, 1000, 1500 nebo 2000 mm
  • síla zpětného navíjení drátu: 3 – 5 N

Elektrické parametry

  • rozlišení: 0,012; 0,025; 0,05; 0,1 mm
  • měřící rychlost: max. 1 m/sec
  • opakovatelná přesnost: ± 0,15 mm
  • elektrické připojení: kabel 2 m
  • výstupní rozhraní: proudový výstup (AI1) 4-20 mA; napájecí napětí 10V – 30 V DC
  • výstupní rozhraní: napěťový výstup (AV2) 0-10 V; napájecí napětí 15V – 30 V DC
  • výstupní rozhraní: odporový výstup 1, 5, 10, 20 kΩ ± 5%; linearita ±0,25%
  • měřící drát: nerezová ocel
  • pouzdro: hliník
  • krytí: IP64
  • rozsah pracovních teplot: od -25°C do +85°C

Katalogový list Manuál
