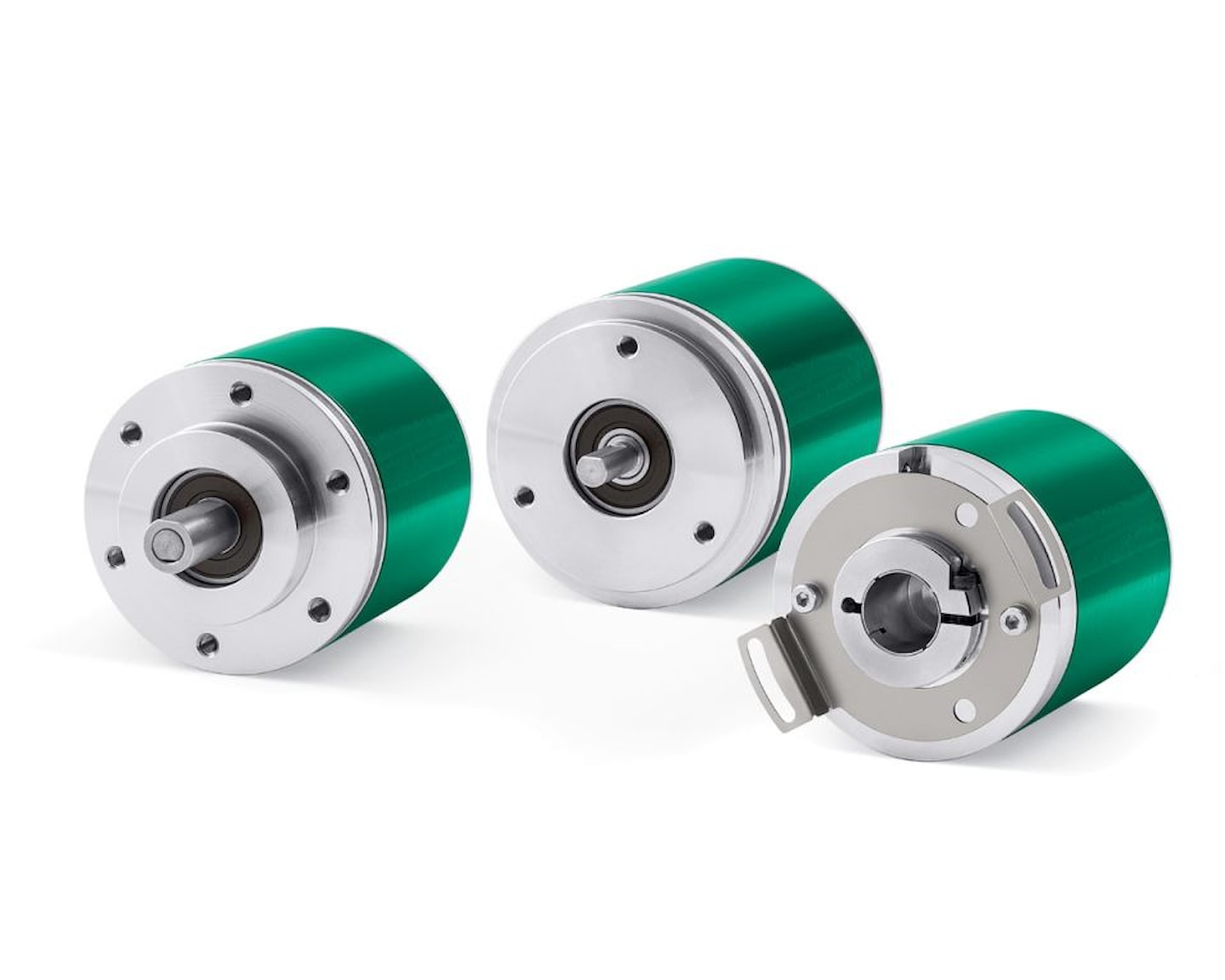

Enkodéry rotační absolutní-analogový výstup

Enkodéry rotační absolutní

Rotační absolutní enkodéry s analogovým výstupem

Rotační absolutní enkodéry Lika spolehlivě určují natočení hřídele s vysokým rozlišením. Řada ROTACOD pracující na optickém principu. Údaje o poloze jsou předávány analogovou hodnotou výstupního signálu (napětí / proud).

Enkodéry jsou určeny i pro náročné pro průmyslové prostředí s krytím až IP69 a díky kompaktní konstrukci jsou vhodné i pro zástavbu do omezeného prostoru.

Plná i dutá hřídel snímačů a pracovní otáčky až do 6000 ot/min a provozní teploty až od -40 ℃ do +85 ℃ je předurčují k nasazení v nejrůznějších aplikacích.

Tyto snímače poskytují velmi široký výběr typů a provedení, vyznačují velmi precizním provedením a představují špičkovou technologii pro snímání natočení ve vynikající kvalitě a spolehlivosti.

Pro nalezení optimálního produktu pro vaši aplikaci použijte parametrický vyhledávač, který naleznete níže na stránce.

Přehled typových řad a jejich hlavních parametrů a výhod

Řada MS40 A – MSC40 A – MS41 A – MSC41 A

Kompaktní absolutní optický jednootáčkový enkodér řady ROTACOD s analogovým výstupem, rozlišením až 12 bitů, krytím až IP66.

Mechanické provedení

průměr pouzdra: 40,5 mm
průměr hřídele: 6 mm

Elektrické parametry

jednootáčkový enkodér
rozlišení: 8192 cpr x 4096 otáček
kmitočet čítání: 100 kHz max.
maximální rychlost otáčení hřídele: 12000 ot/min
napájecí napětí: 5 V, 7 V - 30 V DC; MS40 pomocí revolverového nástavce 7 V, 30 V DC
výstupní rozhraní: analogové 0 – 5 V, 0 – 10 V, 4 – 20 mA
výstup: signalizace chyby
vstup: nastavení nuly (pouze u MS41)
elektrické připojení: M12 řadový konektor, kabel 1 m
krytí: IP65; na vyžádání IP66 na straně hřídele
rozsah pracovních teplot: od -25 ℃ do +85 ℃

Katalogový list Manuál

Řada HM58 S

Robustní absolutní optický jednootáčkový/víceotáčkový enkodér řady ROTACOD s analogovým výstupem, krytím až IP69, rozšířeným rozsahem pracovních teplot a velkou zatížitelností hřídele. Pohodlné nastavení parametrů tlačítky. Vhodný pro i pro náročná venkovní prostředí.

Mechanické provedení

průměr pouzdra: 58 mm
průměr plné hřídele: 10 mm
hřídel z nerezové oceli, nemagnetická

Elektrické parametry

jednootáčkový/víceotáčkový enkodér
rozlišení: jednootáčkový 4096 cpr
rozlišení: víceotáčkový 4096 x 4096 bitů
přesnost: ± 0,9
počáteční kroutící moment: 1 Ncm
startovací prodleva: 200 ms
kmitočet čítání: 100 kHz
maximální rychlost otáčení hřídele: 6000 ot/min
napájecí napětí: 13 V - 30 V DC
výstupní rozhraní: 0-5 V, 0-10 V, -5/+5 V, -10/+10 V, 0-20 mA, 0-24 mA
nastavitelné parametry: směr čítání, nulování
elektrické připojení: kabel 1m, M23 konektor 12 pinů
krytí: IP67 (IP69 na vyžádání)
rozsah pracovních teplot: od -40 ℃ do +85 ℃

Katalogový list Manuál

Řada EM58 TA – EM 58S TA – EMC58 TA

Kompaktní absolutní optický víceotáčkový enkodér řady ROTACOD s analogovým výstupem, rozlišením až 4096 cpr x 16384 ot. Vysoký stupeň krytí IP67. Přídavný inkrementální kanál.

Mechanické provedení

průměr pouzdra: 58 mm
průměr plné hřídele: 6, 8, 9,52, 10, 12 mm
průměr duté hřídele: 14, 15 mm
hřídel nemagnetická z nerezové oceli
redukce BR1-xx z průměru 15 mm na 6, 8, 9,52, 10, 12 mm

Elektrické parametry

víceotáčkový enkodér
rozlišení: 4096 cpr x 16384 otáček (programovatelné v řežimu učení)
přesnost: D/A převod 16 bitů, ± 0,04
kmitočet čítání: >150 kHz
maximální rychlost otáčení hřídele: max. 12000 ot/min, 9000 ot/min trvale
napájecí napětí: 13 V - 30 V DC
výstupní analogové rozhraní: programovatelné 0 – 5 V, 0 – 10 V, -5/+5 V, -10/+10 V, 4-20 mA, 0 – 20 mA, 0 – 24 mA
nastavení délky pracovního chodu pomocí režimu učení
indikace přetečení
elektrické připojení: M12 konektor, kabel 2 m
krytí: IP67, IP65 na straně hřídele
rozsah pracovních teplot: od -25 ℃ do +85 ℃

Katalogový list Manuál

Řada AS58 A - AM58 A

ompaktní absolutní optický jednootáčkový/víceotáčkový enkodér řady ROTACOD s analogovým napěťovým nebo proudovým výstupem.

Mechanické provedení

průměr pouzdra: 58 mm
průměr plné hřídele: 6, 8, 9,52, 10, 12 mm
průměr duté hřídele: 14, 15 mm
redukce BR1-xx z průměru 15 mm na 6, 8, 9,52, 10, 12 mm

Elektrické parametry

jednootáčkový/víceotáčkový enkodér
rozlišení řada AS: 12 bitů
rozlišení řada AM: 16 bitů
přesnost: ± 0,04
kmitočet čítání: >150 kHz
maximální rychlost otáčení hřídele: max. 12000 ot/min, 9000 ot/min trvale
napájecí napětí: 13 V - 30 V DC
výstupní rozhraní: 0-5 V, 0-10 V, -5/+5 V, -10/+10 V, 0-20 mA, 4-20 mA, 0-24 mA
nastavitelné vstupní parametry: směr čítání, nulování
elektrické připojení: kabel 2 m, M12 konektor, M23 konektor
krytí: IP67, IP65 na straně hřídele
rozsah pracovních teplot: od -25 ℃ do +85 ℃

Katalogový list Manuál

Řada EM58 PA – EM 58S PA – EMC58 PA

Absolutní optický víceotáčkový enkodér řady ROTACOD s programovatelným analogovým výstupem, rozlišením až 4096 cpr x 16384 ot. Nastavení parametrů prostřednictvím RS232.

Mechanické provedení

průměr pouzdra: 58 mm
průměr plné hřídele: 6, 8, 9,52, 10, 12 mm
průměr duté hřídele: 14, 15 mm
hřídel nemagnetická z nerezové oceli
redukce BR1-xx z průměru 15 mm na 6, 8, 9,52, 10, 12 mm

Elektrické parametry

víceotáčkový enkodér
rozlišení: 4096 cpr x 16384 otáček
přesnost: ± 0,04
kmitočet čítání: >150 kHz
maximální rychlost otáčení hřídele: max. 12000 ot/min, 9000 ot/min trvale
napájecí napětí: 13 V - 30 V DC
výstupní analogové rozhraní: programovatelné 0 – 5 V, 0 – 10 V, -5/+5 V, -10/+10 V, 4-20 mA, 0 – 20 mA, 0 – 24 mA
programovatelné rozlišení
rozlišení nastavitelné v učícím se režimu
programovatelný směr čítání
programovatelné nastavení nuly
programovatelné nastavení přetečení
elektrické připojení: M12 nebo M23 konektor, kabel 2 m
krytí: IP67, IP65 na straně hřídele
rozsah pracovních teplot: od -25 ℃ do +85 ℃

Katalogový list Manuál

Řada ASR58 – ASR58 S

Absolutní optický jednootáčkový/víceotáčkový programovatelný enkodér řady ROTACOD s výstupy programovatelného vačkového spínače v reálném čase. Vhodný pro balící stroje, lisy a indexové stoly.

Mechanické provedení

průměr pouzdra: 58 mm
průměr plné hřídele: 6, 8, 9,52, 10, 12 mm
průměr duté hřídele: 14, 15 mm
hřídel nemagnetická z nerezové oceli
redukce BR1-xx z průměru 15 mm na 6, 8, 9,52, 10, 12 mm

Elektrické parametry

jednootáčkový/víceotáčkový enkodér
rozlišení: 3600 cpr
přesnost: ± 0,1
maximální rychlost otáčení hřídele: 6000 ot/min
napájecí napětí: 10 V - 30 V
výstupní rozhraní: výstup polohy SSI, na přání Profibus, 16 digitálních výstupů reálném čase, volitelný analogový výstup polohy
až 16 přednastavených programů spínání (receptů)
diagnostika: chybový signál indikující stav výstupu
elektrické připojení: DSub 15+25 pin konektor, kabel 1 m
krytí: IP65
rozsah pracovních teplot: od -25 ℃ do +85 ℃

Katalogový list Manuál

Řada XAC77 PA

Absolutní jednootáčkový/víceotáčkový enkodér řady ROTACOD s certifikací ATEX II 2G Ex d IIC T6 Gb, II 2D Ex tb IIIC T850C DB. Instalace do zón 1, 2, 21 a 22. Analogový výstup.

Mechanické provedení

Průměr pouzdra: 77 mm
průměr příruby: 95 mm
rozteč upevňovacích otvorů příruby: 86 mm
průměr duté hřídele: 14 mm

Elektrické parametry

jednootáčkový/víceotáčkový enkodér
rozlišení analogový výstup: 12 bit nebo 13 x 14 bit
přesnost: ± 0,04
kmitočet čítání: > 150 kHz
maximální rychlost otáčení hřídele: 6000 ot/min
napájecí napětí: 10V – 30V DC
výstupní rozhraní: 0-5V, 0-10V, -5/+5V, -10/+10V, 4-20 mA, 0-20 mA, 0-24 mA
vstupy: směr čítání, nastavení nuly/přednastavení
elektrické připojení: kabel 3 m; max.
krytí: IP65
certifikace: ATEX II 2G Ex d IIC T6 Gb, II 2D Ex tb IIIC T85 0C Db
rozsah pracovních teplot: od -25 ℃ do +85 ℃

Katalogový list Manuál
