Enkodéry rotační inkrementální magnetické

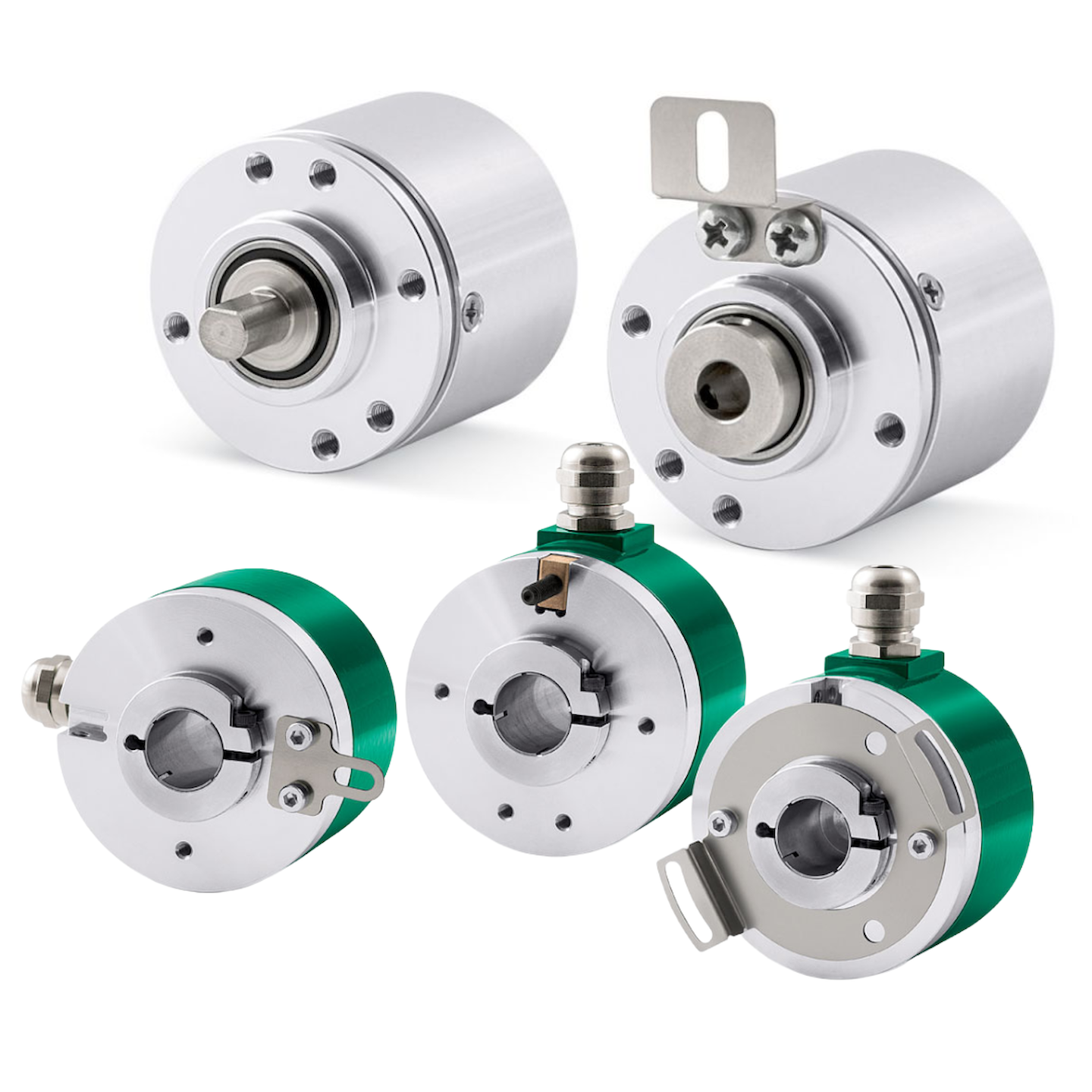

Rotační inkrementální magnetické enkodéry ROTAMAG s plnou i dutou hřídelí s rozlišením od 100 do 10000 PPR

Rotační inkrementální enkodéry Lika spolehlivě určují natočení hřídele s vysokým rozlišením až do 10000 PPR. Řada ROTAMAG pracuje na magnetickém principu a má proto mimořádnou odolnost proti otřesům.

Tyto snímače poskytují výběr typů a provedení v rozsahu průměrů od 36 do 60 mm

Enkodéry jsou určeny i pro náročné pro průmyslové prostředí s krytím až IP67 a díky kompaktní konstrukci jsou vhodné i pro zástavbu do omezeného prostoru.

Plná nebo dutá hřídel snímačů a pracovní otáčky až do 12000 ot/min a provozní teploty od -25 ⁰C do +85 ⁰C je předurčují k nasazení v nejrůznějších aplikacích

Vyznačují precizním provedením ve vynikající kvalitou a spolehlivostí.

Přehled typových řad a jejich hlavních parametrů a výhod

Řada MI36 – MC36

Kompaktní inkrementální magnetický enkodér s rozlišením až 2048 PPR, hermetické pouzdro s krytím až IP67. Vhodný pro nejnáročnější průmyslové provozy.

Průměr pouzdra: 36 mm
Průměr plné nebo duté hřídele: 6 mm
Rozlišení: od 4 do 2048 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 12000 ot/min
Napájecí napětí: 5 V až 30 V
Výstup: NPN, Push-Pull, linkový budič
Elektrické připojení: kabel 1 m, vidlice M23
Krytí: hermetické pouzdro IP67
Rozsah pracovních teplot: od -25 ⁰C do +85

Katalogový list Manuál

Řada MI36K – MC36K

Kompaktní inkrementální magnetický enkodér v pouzdru z nerezové oceli, s rozlišením až 2048 PPR, hermetické pouzdro s krytím až IP67. Vhodný pro nejnáročnější průmyslové provozy.

Průměr pouzdra: 36 mm
Průměr plné nebo duté hřídele: 6 mm
Rozlišení: od 4 do 2048 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 12000 ot/min
Napájecí napětí: 5 V až 30 V
Výstup: NPN, Push-Pull, linkový budič
Elektrické připojení: kabel 1 m, vidlice M23
Krytí: hermetické pouzdro IP67
Rozsah pracovních teplot: od -25 ⁰C do +85

Katalogový list Manuál

Řada MI58 – MI58S

Kompaktní inkrementální magnetický enkodér s výjimečnou odolností vůči otřesům, rozlišením až 1000 PPR, hermetickém pouzdru a krytím až IP67.

Průměr pouzdra: 58 mm
Průměr plné hřídele: 6, 8, 9,52, 10, 12 mm
Odolné vůči vibracím až 10G, 5-2000 Hz
Rozlišení: od 20 do 10000 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 12000 ot/min;
Napájecí napětí: 5V, 10V, 30V
Výstup: NPN, Push-Pull, linkový budič, univerzální obvod
Elektrické připjení: kabel 1 m, vidlice M23
Krytí: IP65, dostupné až hermetické pouzdro IP67
Rozsah pracovních teplot: od -25 ⁰C do +85

Katalogový list Manuál

Řada MC58 – MC59 – MC60

Kompaktní inkrementální optický enkodér s dutou hřídelí pro všeobecné průmyslové použití s rozlišením až do 10000 PPR, vysoké krytí IP67.

Průměr pouzdra: 58 mm
Průměr duté hřídele: 14, 15 mm
Rozlišení: 20 až 10000 PPR (pulzů na otáčku)
Typická rychlost otáčení hřídele: 3000 ot/min
Maximální rychlost otáčení hřídele 6000 ot /min
Napájecí napětí: 5 V, 10V, 30 V
Výstup: Push-Pull, linkový budič, univerzální obvod
Elektrické připojení: kabel 1m, elektrická zásuvka M23
Krytí: IP65, na vyžádání IP67 s hermetický utěsněnými obvody
Rozsah pracovních teplot: od -25⁰C do +85⁰C; na vyžádání -40⁰C až +100⁰C

Katalogový list Manuál

Odkazy a dokumenty

Produktový vyhledávač Lika

Katalogové listy Lika

Kompaktní magnetický enkodér řada MC36, Eng. [PDF; 0,11 MB]
Kompaktní magnetický enkodér řada MI36K, MC36K Eng. [PDF; 0,1 MB]
Kompaktní magnetický enkodér řada MI58, MI58S, MC58, MC59, MC60, Eng. [PDF; 0,28 MB]

Manuály Lika

Kompaktní magnetický enkodér řada MI36, MC36 Eng. [PDF; 0,4 MB]
Kompaktní magnetický enkodér řada MI58, MI58S, Eng. [PDF; 2,23 MB]
Kompaktní magnetický enkodér řada MC59, MC60, Eng. [PDF; 2,35 MB]
