Enkodéry rotační inkrementální optické s dutou hřídelí

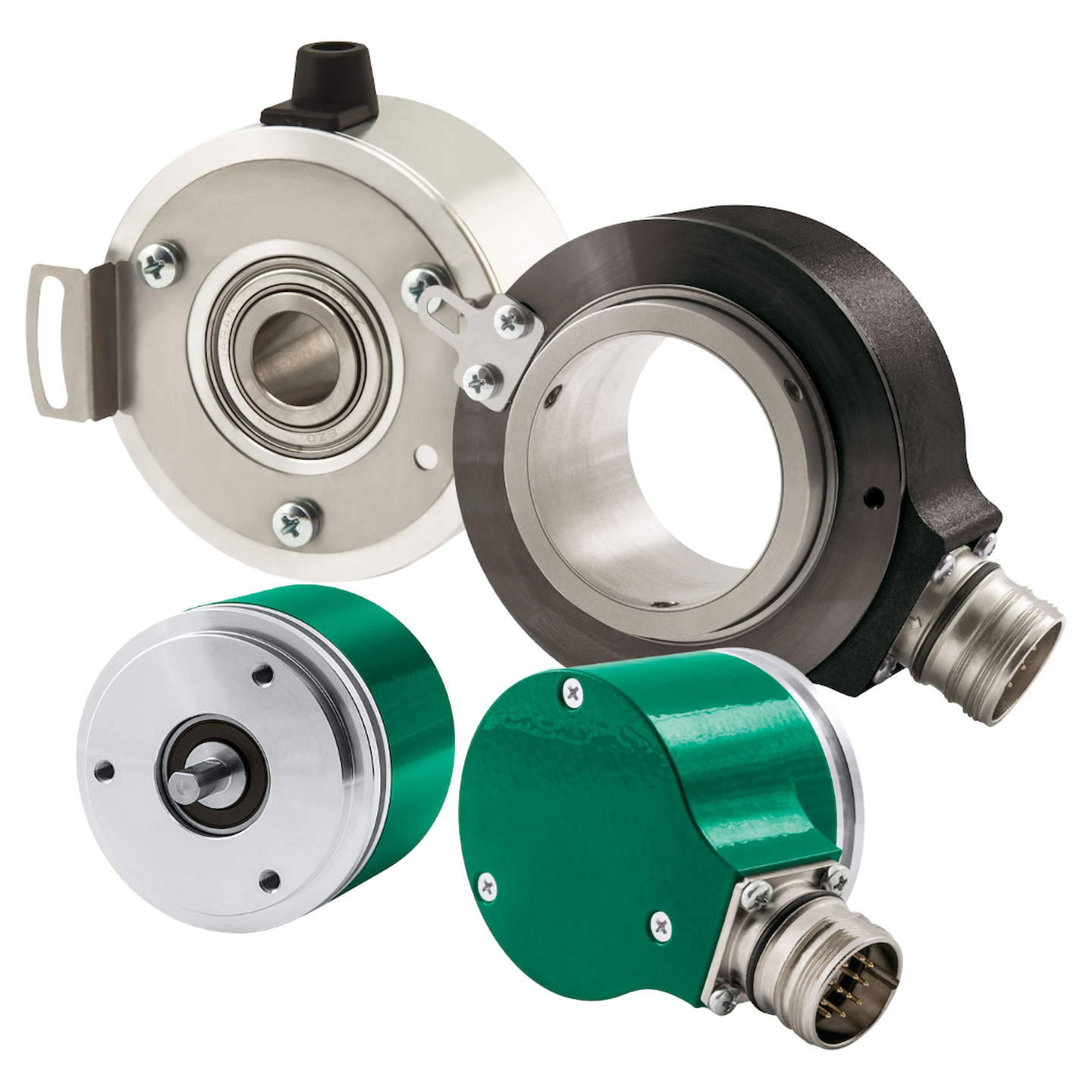

Rotační inkrementální optické enkodéry Lika řady ROTAPULS s dutou hřídelí s rozlišením od 1 do 16384 PPR

Rotační inkrementální enkodéry Lika spolehlivě měří natočení hřídele s rozlišením až do 16384 PPR. Řada ROTAPULS pracuje na optickém principu. Tyto snímače poskytují široký výběr typů a provedení, v rozsahu průměrů 36 až 100 mm

Enkodéry jsou určeny i pro náročné pro průmyslové prostředí s krytím až IP67 a díky kompaktní konstrukci jsou vhodné i pro zástavbu do omezeného prostoru.

Dutá hřídel snímačů a pracovní otáčky až do 6000 ot/min a provozní teploty od -40 ⁰C do +85 ⁰C je předurčují k nasazení v nejrůznějších aplikacích

vyznačují se precizním provedením a představují špičkovou technologii pro snímání natočení ve vynikající kvalitě a spolehlivosti.

Přehled typových řad a jejich hlavních parametrů a výhod

Řada CKQ36

Kompaktní programovatelný inkrementální optický enkodér v robustním pouzdru s vysokým rozlišením až 16384 PPR v obou směrech otáčení, volitelný index 90 nebo 180° el., programovatelný USB kabelem. Vhodný pro nejnáročnější průmyslové provozy.

Průměr pouzdra: 36 mm
Průměr duté hřídele: 6 mm
Rozlišení: programovatelné o 1 do 16384 PPR (pulzů na otáčku)
Čítání impulsů směrem vpřed i vzad
Volitelný index 90 nebo 180°
Maximální rychlost otáčení hřídele: 6000 ot/min
Max rychlost otáčení hřídele krátkodobě: až 12000 ot/min
Přesnost ± 0,15°
Napájecí napětí: 5 V; 30 V
Výstup: univerzální výstup (PP+LD kompatibilní)
Programování pomocí USB kabelu
Elektrické připojení: kabel 1 m nebo elektrická zásuvka M12
Krytí: IP67; na straně hřídele IP65 – na přání IP69K
Rozsah pracovních teplot: od -40⁰C do +85⁰C

Katalogový list Manuál

Řada CK41

Kompaktní inkrementální optický enkodér - preferovaná skladová řada s dutou hřídelí, rozlišením až 4096 PPR, vhodný pro běžné průmyslové provozy

Průměr pouzdra: 46 mm
Průměr duté hřídele: 6, 6,35, 8 mm
Rozlišení: od 10 do 4096 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 6000 ot/min;
Napájecí napětí: 5V, 10V, 30V
Výstup: NPN, PNP, Push-Pull, linkový budič, univerzální obvod
Elektrické připjení: kabel 1 m, DSub 9 pin konektor
Krytí: IP64, IP65 (do max. 3000 ot/min)
Rozsah pracovních teplot: od -25⁰C do +85⁰C

Katalogový list Manuál

Řada CK46

Kompaktní inkrementální optický enkodér - preferovaná skladová řada s dutou hřídelí, rozlišením až 4096 PPR, vhodný pro běžné průmyslové provozy

Průměr pouzdra: 46 mm
Průměr duté hřídele: 6, 6,35, 8 mm
Rozlišení: od 10 do 4096 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 6000 ot/min;
Napájecí napětí: 5V, 10V, 30V
Výstup: NPN, PNP, Push-Pull, linkový budič, univerzální obvod
Elektrické připojení: kabel 1 m, DSub 9 pin konektor
Krytí: IP64, IP65 (do max. 3000 ot/min)
Rozsah pracovních teplot: od -25⁰C do +85⁰C

Katalogový list Manuál

Řada C50

Kompaktní inkrementální optický enkodér s dutou hřídelí – nejprodávanější optický enkodér s dutou hřídelí a rozlišením do 8192 PPR, ideální pro aplikace s motory se zpětnou vazbou, rozšířený rozsah provozních teplot od -40 do +100 ⁰C, preferovaná skladová řada.

Průměr pouzdra: 50 mm
Průměr duté hřídele: 6, 6,35, 8, 9,52, 10 mm
Rozlišení: od 6 do 8192 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 6000 ot/min;
Napájecí napětí: 5V, 10V, 30V
Výstup: NPN, PNP, Push-Pull, linkový budič, univerzální obvod
Elektrické připojení: kabel 1 m
Krytí: IP65
Rozsah pracovních teplot: od -40⁰C do +100⁰C

Katalogový list Manuál

Řada CB50

Kompaktní inkrementální optický enkodér pro BLDC motory se zpětnou vazbou – UVW signály otáčení, rozlišení 2500 PPR/8 pólů, snadná instalace díky PCB konektoru, dutá hřídel, vhodný pro běžná prostředí.

Průměr pouzdra: 50 mm
Průměr duté hřídele: 8 mm; 6, 10 mm na vyžádání
Rozlišení: od 6 do 8192 PPR (pulzů na otáčku)
Měřící pulzy – póly: 1000 - 5000;
UVW signály: 4 – 6 – 8 pólů
Napájecí napětí: 5V, 10V, 30V
Výstup: Push-Pull, linkový budič
Elektrické připojení: kabel, PCB konektor
Krytí: IP20
Rozsah pracovních teplot: od -20⁰C do +85⁰C

Katalogový list Manuál

Řada CX58 – CX59

Kompaktní inkrementální optický enkodér s montáží na dutou hřídel – rozlišení až 10000 PPR, ATEX kat. 3 certifikace pro zóny 2, 22

Průměr pouzdra: 58 mm
Průměr duté hřídele: 14 mm, 15 mm
Rozlišení: od 2 do 10000 PPR (pulzů na otáčku) – výstup N, P, Y, L, H
Rozlišení: od 500 do 2500 PPR výstupní obvod V
Napájecí napětí: 5V, 10V, 30V
Výstup: NPN, PNP, Push-Pull, linkový budič, univerzální obvod, sin/cos
Elektrické připojení: kabel 1m
Krytí: IP65
Rozsah pracovních teplot: od -25⁰C do +85⁰C

Katalogový list Manuál

Řada CKP58

Programovatelný inkrementální optický enkodér s vysokým rozlišením až 65536 PPR indexem programovatelným tlačítkem v obou směrech otáčení. Krytí až IP65, velký rozsah provozních teplot. Vhodný pro nejnáročnější průmyslové provozy.

Průměr pouzdra: 58 mm
Průměr duté hřídele: 14, 15 mm
Redukce BR1 z 15 mm na 1 – 12 mm
Rozlišení: programovatelné o 1 do 16384 PPR (pulzů na otáčku)
Čítání impulsů směrem vpřed i vzad
Index programovatelný tlačítkem
Maximální rychlost otáčení hřídele: 6000 ot/min
Max rychlost otáčení hřídele krátkodobě: až 12000 ot/min
Přesnost ± 0,005°
Napájecí napětí: 5 V; 30 V
Výstup: univerzální výstup (PP+LD kompatibilní), programovatelná úroveň 24V/5V
Programování pomocí USB kabelu
Elektrické připojení: kabel 1 m nebo elektrická zásuvka M12, M23
Krytí: IP65
Rozsah pracovních teplot: od -25⁰C do +85⁰C; na přání: od -40⁰C do +100⁰C

Katalogový list Manuál

Řada CKQ58

Programovatelný inkrementální optický enkodér s rozlišením až 16384 PPR, volitelný index 90° nebo 180° el. v obou směrech otáčení. Programovatelný USB kabelem.

Průměr pouzdra: 58 mm
Průměr duté hřídele: 14, 15 mm
Redukce BR1 z 15 mm na 1 – 12 mm
Rozlišení: programovatelné o 1 do 16384 PPR (pulzů na otáčku)
Čítání impulsů směrem vpřed i vzad
Volitelný index 90 nebo 180°
Maximální rychlost otáčení hřídele: 6000 ot/min
Max rychlost otáčení hřídele krátkodobě: až 12000 ot/min
Přesnost ± 0,15°
Napájecí napětí: 5 V; 30 V
Výstup: univerzální výstup (PP+LD kompatibilní),
Programování pomocí USB kabelu
Elektrické připojení: kabel 1 m nebo elektrická zásuvka M12, M23
Krytí: IP65
Rozsah pracovních teplot: od -40⁰C do +85⁰C

Katalogový list Manuál

Řada CH59

Inkrementální optický enkodér s extrémně vysokým rozlišením do 204800 PPR pro aplikace v medicíně, laboratořích a testovacích lavicích motorů – průchozí dutá hřídel, výstupní linkový budič RS422

Průměr pouzdra: 58 mm
Průměr průchozí duté hřídele: 12 mm
Rozlišení: od 2048 do 204800 PPR (pulzů na otáčku)
Maximální počet otáček hřídele: 6000 ot/min
Napájecí napětí: 5V
Výstup: linkový budič RS422
Elektrické připojení: kabel 1 m
Krytí: IP42
Rozsah pracovních teplot: od -25⁰C do +85⁰C

Katalogový list Manuál

Řada C58 – C59 – C60

Kompaktní inkrementální optický enkodér s průchozí dutou hřídelí pro všeobecné průmyslové použití s rozlišením až do 5000 PPR, univerzální PP/LP výstup, dostupné pro vysoký rozsah provozních teplot s krytím až IP65.

Průměr pouzdra: 58 mm
Průměr průchozí duté hřídele: 14, 15 mm
Rozlišení: 4 až 5000 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 6000 ot/min
Napájecí napětí: 5 V, 10V, 30 V
Výstup: Push-Pull, linkový budič, univerzální obvod
Elektrické připojení: kabel 1m, elektrická zásuvka M12, M23
Krytí: IP64; na vyžádání: IP65 (max. 3000 ot/min, 1 Ncm)
Rozsah pracovních teplot: od -25⁰C do +85⁰C; na vyžádání -40⁰C až +100⁰C

Katalogový list Manuál

Řada CK61

Kompaktní inkrementální optický enkodér s integrovanou hřídelovou spojkou - rozlišení do 5000 PPR, prodlužovací hřídel umožňující přesnou montáž.

Průměr pouzdra: 58 mm
Průměr hřídele: 10 mm, 12 mm
Rozlišení: 900 až 5000 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 6000 ot/min
Napájecí napětí: 5 V, 30 V
Výstup: linkový budič, univerzální obvod
Elektrické připojení: kabel 1m, elektrická zásuvka M23
Krytí: IP65
Rozsah pracovních teplot: od -25⁰C do +85⁰C; na vyžádání -40⁰C až +100⁰C

Katalogový list Manuál

Řada XC77

Speciální inkrementální optický enkodér s ATEX II 2G certifikací – rozlišení až 10000 PPR, A TEX II 2G Ex d IIC T6 Gb, II 2D Ex tb IIIC T85°C Db certifikace, pro použití v zónách 1, 2, 21, 22.

Certifikace: A TEX II 2G Ex d IIC T6 Gb, II 2D Ex tb IIIC T85°C Db, pro použití v zónách 1, 2, 21, 22
Průměr pouzdra: 77 mm
Průměr otvorů příruby: 86 mm
Průměr duté hřídele: 14 mm
Rozlišení: od 4 do 10000 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 6000 ot/min
Napájecí napětí: 5V, 10V, 30V
Výstup: NPN, Push-Pull, linkový budič, univerzální obvod
Elektrické připojení: kabel 3m
Krytí: IP65
Rozsah pracovních teplot: od -20⁰C do +40⁰C

Katalogový list Manuál

Řada C80

Kompaktní inkrementální optický enkodér s průchozí dutou hřídelí pro všeobecné průmyslové použití s rozlišením až do 5000 PPR, univerzální PP/LP výstup, dostupné pro vysoký rozsah provozních teplot s krytím až IP65.

Průměr pouzdra: 80 mm
Průměr průchozí duté hřídele: 25 mm, 30 mm
Rozlišení: 12 až 4096 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 6000 ot/min
Napájecí napětí: 5V, 10V, 30V
Výstup: Push-Pull, linkový budič, univerzální obvod
Elektrické připojení: kabel 1 m, elektrická zásuvka M23
Krytí: IP64, IP65 (max 3000 ot/min, kroutící moment 2 Ncm)
Rozsah pracovních teplot: od -25⁰C do +85⁰C, na vyžádání od -40⁰C do +100⁰C

Katalogový list Manuál

Řada C81

Inkrementální optický enkodér pro motory výtahů – ocelová vnitřní konstrukce, rozlišení až 4096 PPR, průměr průchozí duté hřídele od 30 mm do 44 mm.

Průměr pouzdra: 80 mm
Průměr průchozí duté hřídele: 30, 34, 35, 38, 40, 42, 44 mm
Redukční vložky BR2-xx z průměru 30 mm na průměry 15 mm, 5/8“, 16 mm, 17 mm, 18 mm, 19 mm, 20 mm, 22 mm, 23 mm, 24 mm, 1“, 28 mm
Rozlišení: 12 až 4096 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 1500 - 3000 ot/min (dle krytí a provozní teploty)
Napájecí napětí: 5V, 10V, 30V
Výstup: Push-Pull, linkový budič, univerzální obvod
Elektrické připojení: kabel 1 m
Krytí: IP54, IP65 (max 2000 ot/min, kroutící moment 2 Ncm)
Rozsah pracovních teplot: od -25⁰C do +85⁰C, na vyžádání od -40⁰C do +100⁰C

Katalogový list Manuál

Řada C82

Inkrementální optický enkodér pro motory výtahů – přesné optické snímání, rozlišení až 8192 PPR, vysoký rozsah pracovních teplot od -40⁰C do +100⁰C, průměr průchozí duté hřídele od 30 mm do 44 mm.

Průměr pouzdra: 80 mm
Průměr průchozí duté hřídele: 30, 34, 35, 38, 40, 42, 44 mm
Redukční vložky BR2-xx z průměru 30 mm na průměry 15 mm, 5/8“, 16 mm, 17 mm, 18 mm, 19 mm, 20 mm, 22 mm, 23 mm, 24 mm, 1“, 28 mm
Rozlišení: 12 až 8192 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 1500 - 3000 ot/min (dle krytí a provozní teploty)
Napájecí napětí: 5V, 10V, 30V
Výstup: Push-Pull, linkový budič, univerzální obvod
Elektrické připojení: kabel 1 m, elektrická zásuvka M23
Krytí: IP54, IP65 (max 2000 ot/min, kroutící moment 2 Ncm)
Rozsah pracovních teplot: od -25⁰C do +85⁰C, na vyžádání od -40⁰C do +100⁰C

Katalogový list Manuál

Řada C100

Robustní inkrementální optický enkodér pro náročné průmyslové aplikace – odolný proti korozi, robustní pouzdro, vysoká zatížitelnost hřídele, výkonové výstupy pro dálkový přenos naměřených hodnot, elektricky izolovaná hřídel.

Průměr pouzdra: 100 mm
Průměr duté hřídele: 16 mm
Rozlišení: 1024 – 2048 - 2500 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 6000 ot/min - krátkodobě
Napájecí napětí: 5 V, 10V, 30 V
Výstup: Push-Pull, výkonný linkový budič
Elektrické připojení: kabel, elektrická zásuvka M23, šroubové svorky
Elektrická pevnost izolace hřídele: 10 kV max.
Krytí: IP65
Rozsah pracovních teplot: od -25⁰C do +85⁰C; na vyžádání -40⁰C až +100⁰C

Katalogový list Manuál

Řada C101

Robustní inkrementální optický enkodér větrné elektrárny a náročné průmyslové aplikace – robustní pouzdro odolné vůči korozi, vysoká zatížitelnost hřídele, elektrická pevnost izolace hřídele až 10 kV, 2 galvanicky oddělené samostatné redundantní výstupy, výkonné výstupy pro dálkový přenos naměřených hodnot

Průměr pouzdra: 100 mm
Průměr duté hřídele: 16 mm
Rozlišení: 1024 - 2048 PPR (pulzů na otáčku)
Maximální rychlost otáčení hřídele: 6000 ot/min - krátkodobě
Napájecí napětí: 5 V, 10V, 30 V
Výstup: výkonový Push-Pull, výkonový linkový budič
Elektrické připojení: elektrická zásuvka 2 x M23; max. průměr kabelu 9,5 mm
Elektrická pevnost izolace hřídele: 10 kV max
Krytí: IP54
Rozsah pracovních teplot: od -25⁰C do +85⁰C; na vyžádání -40⁰C až +100⁰C

Katalogový list Manuál

Odkazy a dokumenty

Produktový vyhledávač Lika

Katalogové listy Lika

Inkrementální optický enkodér pro s certifikaci ATEX kat. 3 IX58-IX58S, Eng. [PDF; 0,22 MB]
Programovatelný inkrementální optický enkodér řada IP58, IP58S, Eng. [PDF; 1,79 MB]
Programovatelný inkrementální optický enkodér řada IQ58, IQ58S, CKQ58, Eng. [PDF; 0,56 MB]
Inkrementální optický enkodér pro lineární měření s ozubeným kolem a ozubnicí řada IC S, Eng. [PDF; 0,27 MB]
Kompaktní inkremetnální optický enkodér s dutou hřídelí řada CK41, CK46 Eng. [PDF; 0,13 MB]
Kompaktní inkrementální optický enkodér s dutou hřídelí řada C50, Eng. [PDF; 0,15 MB]
Kompaktní inkrementální optický enkodér pro BLDC motory se zpětnou vazbou řady CB50, Eng. [PDF; 0,14 MB]
Kompaktní inkrementální optický enkodér s montáží na dutou hřídel ATEX kat. 3 řady CX58-CX59, Eng. [PDF; 0,22 MB]
Kompaktní programovatelný inkrementální optický enkodér řady CKQ36, Eng. [PDF; 0,13 MB]
Programovatelný inkrementální optický enkodér řady CKP58, Eng. [PDF; 0,47 MB]
Inkrementální optický enkodér s extrémně vysokým rozlišením do 204800 PPR řady CH59, Eng. [PDF; 0,09 MB]
Kompaktní inkrementální optický enkodér s průchozí dutou hřídelí řady C58, C59, C60, Eng. [PDF; 0,15 MB]
Kompaktní inkrementální optický zpětnovazební enkodér pro SS/ST motory, Eng. [PDF; 0,14 MB]
Kompaktní inkrementální optický zpětnovazební enkodér pro servomotory a motory bez převodovky řady CB59, Eng. [PDF; 0,21 MB]
Kompaktní inkrementální standardní optický enkodér pro náročné průmyslové aplikace řady CK58, CK59, CK60, Eng. [PDF; 0,15 MB]
Kompaktní inkrementální optický enkodér s integrovanou hřídelovou spojkou řady CK 61, Eng. [PDF; 0,32 MB]
Speciální inkrementální optický enkodér s ATEX II 2G certifikací řady XC77, Eng. [PDF; 0,36 MB]
Inkrementální optický zpětnovazební enkodér s velmi plochou konstrukcí pro velké motory řady C80, Eng. [PDF; 0,32 MB]
Inkrementální optický enkodér pro motory výtahů řady C81, Eng. [PDF; 0,26 MB]
Inkrementální optický enkodér pro motory výtahů s rozlišením až 8192 PPR řady C82, Eng. [PDF; 0,28 MB]
Robustní inkrementální optický enkodér pro náročné průmyslové aplikace řada C100, Eng. [PDF; 0,43 MB]
Robustní inkrementální optický enkodér pro větrné elektrárny a náročné průmyslové aplikace řada C101, Eng. [PDF; 0,41 MB]

Manuály Lika

Montážní návody Lika

Programovatelný inkrementální optický enkodér řada IP58, IP58S, Eng. [PDF; 1,79 MB]
Zpětnovazební optický enkodér pro servomotory řada CB59, CB60, Eng. [PDF; 2,05 MB]
Kompaktní programovatelný inkrementální optický enkodér řady CKQ36, Eng. [PDF; 0,81 MB]
Programovatelný inkrementální optický enkodér řady CKP58, CKQ58 Eng. [PDF; 1,74 MB]
Kompaktní inkrementální optický zpětnovazební enkodér pro servomotory a motory bez převodovky řady CB59, Eng. [PDF; 2,05 MB]

Software Lika ke stažení

Programátorský kit pro programovatelný kompaktní optický enkodér řada IQ36, IP58, Eng. [ZIP; 8,69 MB]

Enkodéry rotační inkrementální optické s dutou hřídelí - ukázky

Optické enkodéry Lika s dutou hřídelí
