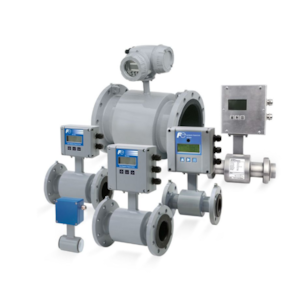

Indukční průtokoměry

Jednoduché a levné řešení měření průtoku ve vodivých kapalinách

Elektromagnetické průtokoměry Fuji Electric jsou vhodné pro přesné měření průtoku v kapalinách s minimální vodivostí od 5 uS/cm a pro měření průtoku v demineralizované vodě s minimální vodivostí od 20 uS/cm. Průtok měří s vysokou přesností a bez závislosti na hustotě a teplotě měřeného media. Uplatní se ve všech oblastech, zejména v papírenském, chemickém, potravinářském průmyslu a v provozech přípravy pitné vody a úpravy odpadní vody.

Princip měření průtoku elektromagnetickým průtokoměrem

Elektromagnetický princip měření průtoku je založen na Faradayově zákoně o magnetické indukci: Napětí indukované ve vodiči, který se pohybuje napříč magnetickým polem je úměrné rychlosti pohybu vodiče. Napětí v elektromagnetickém průtokoměru je snímáno dvěma elektrodami umístěnými na opačných stranách uvnitř potrubí. Indukované napětí je úměrné hustotě magnetického toku, vzdálenosti mezi elektrodami (ta odpovídá průměru potrubí) a průměrné rychlosti protékající kapaliny.

Základní vlastnosti magnetických průtokoměrů


  • vynikající dlouhodobá spolehlivost - konstrukce bez pohyblivých součástí
  • vysoká přesnost +- 0,2%
  • bez jakékoliv tlakové ztráty v potrubí
  • dostupné pro průměry podtrubí od 6 do 2000 mm
  • kompaktní montáž (externí konvertor nebo konvertor umístěný přímo na měřící trubici)
  • různé vnitřní povrchy měřící trubice odpovídající měřeným médiím (PTFE, tvrzená guma, guma)
  • různé typy snímacích elektrod (AISI 316Ti, Hastelloy CTM a platina)
  • modely vhodné pro nebezpečná prostředí (M3000/M4000)
  • modely s bateriovým napájením až pro 12 let autonomního provozu (M5000)
  • rozsáhlé možnosti komunikace (HART, PROFIBUS-DP, MODBUS, M-Bus, Ethernet aj.)

Vyhodnocovací jednotky pro magnetické průtokoměry M1000, M2000 a M5000


  • měří, vyhodnocují a zaprotokolují všechny důležité parametry
  • vysoká přesnost použitých zesilovačů a vstupně/výstupních obvodů zajišťuje snadné měření v nepřetržitém provozu
  • levné a dostupné ověřování a kontrola průtokoměrů bez přerušení provozu v pravidelných časových intervalech
  • zaručená maximální odchylka přesnosti +- 1 % od tovární kalibrace

Řada M1000

Základní parametry

  • obousměrné měření průtoku kapalin s minimální vodivostí od 5 uS/cm (od 20 uS/cm pro demineralizovanou vodu)
  • zobrazení průtoku, celkového průtoku, denního průtoku a alarmu na LCD displeji
  • přesnost: +- 0,3% hodnoty průtoku
  • opakovatelnost výsledku měření: 0,1%
  • velikost průtoku: od 0,03 do 12 m/s
  • rozměry potrubí: DN6 - DN500 (1/4" - 20")
  • komunikační rozhraní: Modbus, HART, MBUS, Ethernet, RS232, RS422/485
  • analogový výstup: 0/4 - 20 mA; 0 - 10 mA; 100 - 10000 Hz
  • digitální výstup: max. 10 kHz (otevřený kolektor)
  • pulzní výstup: 2 x otevřený kolektor 32 V ss, 0 - 100 Hz / 100 mA
  • stavový výstup: min. / max. alarm, předvolba, směr toku, chybové hlášení, uživatelsky konfigurovatelný
  • detekce nedostatku média: zvláštní elektrodou
  • odpojení při minimálním průtoku: 0 - 10 %
  • pouzdro: hliník s práškovým nátěrem
  • kabelová průchodka: 2 x M20
  • provozní teplota okolí: -20 až +60 0C
  • krytí: IP67

M1000 - detektor typu II

  • rozměry potrubí: DN6 - DN500 (1/4" - 20")
  • jmenovitý tlak: od PN 10 do PN 100
  • vnitřní povrch Neopren: od DN 25 do DN 500; 0 až 80 0C
  • vnitřní povrch tvrzená guma: od DN 25 do DN 500; 0 až 80 0C
  • vnitřní povrch PFA: od DN 6 do DN 10; -40 až +150 0C
  • vnitřní povrch PTFE: od DN 15 do DN 500; -40 až +150 0C
  • vnitřní povrch Halar: od DN 300 do DN 500; -40 až +150 0C
  • materiál elektrod: Hastelloy C, tantal, platina / zlato, platina / rhodium
  • uzemněná elektroda ze stejného materiálu jako aktivní elektroda
  • na vyžádání zemnící svorka
  • příruby: DIN, ANSI, JIS, AWWA
  • rozměry dle ISO 13359
  • pulzní výstup: 2 x otevřený kolektor 32 V ss, 0 - 100 Hz / 100 mA
  • krytí: IP67 (na přání IP68)

M1000 - detektor typu III

  • rozměry potrubí: DN25 - DN100
  • jmenovitý tlak: PN 40
  • vnitřní povrch PTFE: teplota media -40 až +150 0C
  • materiál elektrod: Hastelloy C, tantal, platina / zlato, platina / rhodium
  • krytí: IP65 (na přání IP68)

M1000 - sanitární detektor

  • rozměry potrubí: DN10 - DN100
  • jmenovitý tlak: PN 40
  • vnitřní povrch PTFE
  • materiál elektrod: Hastelloy C, tantal, platina / zlato, platina / rhodium
  • materiál pouzdra: nerezová ocel
  • uspořádání: připojení svorkami ISO 2852 nebo SMS DIN 11851
  • krytí: IP65 (na přání IP68)

Řada M2000

Základní parametry

  • průtokoměry s vysokou přesností pro nejrůznější aplikace
  • obousměrné měření průtoku kapalin s minimální vodivostí od 5 uS/cm (od 20 uS/cm pro demineralizovanou vodu)
  • podsvícený 4-řádkový LCD displej
  • standardní zesilovač s jedním digitálním vstupem a 4 programovatelnými digitálními výstupy
  • analogový výstup
  • snadný servis s integrovaným systémem automatické kontroly
  • zálohování parametrů při servisu a pro přenos na další zařízení
  • uzpůsoben pro všechny typy detektorů
  • přesnost: +- 0,2% hodnoty průtoku; pro průtoky >= 0,5 m/s
  • přesnost: +- 1,25 mm/s pro průtoky < 0,5 m/s
  • opakovatelnost měření: 0,1%
  • velikost průtoku: od 0,03 do 12 m/s
  • rozměry potrubí: DN6 - DN2000 (1/4" - 80")
  • komunikační rozhraní: Modbus, HART, M-BUS, Profibus DP
  • vyhovuje normám: ACS, OIML, R49-1 a MIDD MI-001
  • napájecí napětí: 85 - 265 V st, 45 - 65 Hz, na vyžádání 9 - 36 V ss
  • analogový výstup: 0 / 4 mA - 20 mA; <=800 Ohm
  • směr toku na zvláštním stavovém výstupu
  • pulzní a frekvenční výstup: 2 otevřené kolektory 24 V / 20 mA, max 100 kHz; 2 polovodičová relé 48 V st / 500 mA
  • délka pulzu: programovatelná do 10 s
  • stavový výstup: min. / max., alarm, dosažení přednastavené hodnoty, směr toku, chybové hlášení
  • kontrola media: zvláštní elektroda
  • programování: 3 klávesy
  • odpojení při nízkém průtoku: 0 - 10%
  • provozní teplota okolí: -20 až +60 0C
  • krytí: IP67

M2000 - detektor typu II

  • rozměry potrubí: DN6 - DN2000
  • jmenovitý tlak: PN 10 - PN 100
  • vnitřní povrch Neopren: od DN 25 do DN 500; 0 až 80 0C
  • vnitřní povrch tvrzená guma: od DN 25 do DN 2000; 0 až 80 0C
  • vnitřní povrch PFA: od DN 6 do DN 10; -40 až +150 0C
  • vnitřní povrch PTFE: od DN 15 do DN 600; -40 až +150 0C
  • vnitřní povrch Halar: od DN 300 do DN 1400; -40 až +150 0C
  • materiál elektrod: Hastelloy C, tantal, platina / zlato, platina / rhodium
  • standardně elektroda pro detekci prázdného potrubí
  • uzeměná elektroda ze stejného materiálu jako aktivní elektroda
  • na vyžádání zemnící svorka
  • příruby: DIN, ANSI, JIS, AWWA
  • rozměry dle ISO 13359
  • krytí: IP67 (na přání IP68)

M2000 - detektor typu III

  • rozměry potrubí: DN25 - DN100
  • jmenovitý tlak: PN 40
  • vnitřní povrch PTFE
  • teplota media: -40 až +150 0C
  • materiál elektrod: Hastelloy C, tantal, platina / zlato, platina / rhodium
  • krytí: IP65 (na přání IP68)

M2000 - sanitární detektor

  • rozměry potrubí: DN10 - DN100
  • jmenovitý tlak: PN 40
  • vnitřní povrch PTFE
  • teplota media: -40 až +150 0C
  • materiál elektrod: Hastelloy C, tantal, platina / zlato, platina / rhodium
  • krytí: IP65 (na přání IP68)
  • materiál pouzdra: nerezová ocel
  • uspořádání: připojení svorkami ISO 2852 nebo SMS DIN 11851

Řada M3000 / M4000

Základní parametry

  • měření v nebezpečných prostředích - zóny 1 a 2
  • vhodné zejména pro chemický a farmaceutický průmysl, vodní nádrže, nádrže s odpadní vodou a zóny s nebezpečím výbuchu
  • modulární konstrukce
  • připojení přírubami DN6 - DN600 (1/4" - 56")
  • přesnost: +- 0,2% hodnoty skutečného průtoku
  • rozsah průtoku: 0,03 - 12 m/s v obou směrech
  • opakovatelnost: <0,1 % rozsahu
  • vodivost media: > 5 uS/cm
  • napájecí napětí: 85 - 265 V st, 45 - 65 Hz, na vyžádání 9 - 36 V ss
  • analogový výstup: 0 / 4 mA - 20 mA; <=750 Ohm
  • směr toku na zvláštním stavovém výstupu
  • pulzní výstup aktivní: 2 otevřené kolektory 18 V ss / 25 mA; 2 polovodičová relé;
  • pulzní výstup pasivní: 2 otevřené kolektory 24 V ss / 20 mA; 2 polovodičová relé;
  • a frekvenční výstup: max 10 kHz; otevřený kolektor
  • stavový výstup: min. / max., alarm, dosažení přednastavené hodnoty, směr toku, chybové hlášení; konfigurovatelný
  • kontrola media: zvláštní elektroda
  • displej: LCD, 4 řádky / 16 znaků, podsvícený; zobrazení aktuálního průtoku, 3 součtové hodnoty, stav
  • programování: 3 klávesy nebo magnetické pero
  • připojení: RS232 pro měření hodnot a programování
  • odpojení při nízkém průtoku: 0 - 10%
  • provozní teplota okolí: -20 až +60 0C
  • pouzdro: hliníkové, zhotovené tlakovým litím, s nástřikem práškovou barvou
  • kabelové průchodky: 3 x M20
  • krytí: IP67

M 3000 - bezpečnostní normy

  • FM/CSA třída I, div. 2 / zóna 2
  • ATEX II 3G Ex nA ia IIC T3 Ta=-20 až +50 0C; IP66 (pouze průtokoměr
  • ATEX II 3G Ex nA [ia] IIC T3 Ta=-20 až +50 0C; IP66 (pouze konvertor)

M 4000 - bezpečnostní normy

  • FM/CSA třída I, div. 1 / zóna 1
  • ATEX II 3G Ex nA ia IIC T3 Ta=-20 až +50 0C; IP66 (pouze průtokoměr
  • ATEX II 3G Ex nA [ia] IIC T3 Ta=-20 až +50 0C; IP66 (pouze konvertor)

Připojení přírubami pro nebezpečné prostředí typ V

  • rozměry potrubí: DN6 - DN2000
  • jmenovitý tlak: PN 10 - PN 100
  • vnitřní povrch Neopren: od DN 25 do DN 500; 0 až 80 0C
  • vnitřní povrch tvrzená guma: od DN 25 do DN 2000; 0 až 80 0C
  • vnitřní povrch PFA: od DN 6 do DN 10; -40 až +150 0C
  • vnitřní povrch PTFE: od DN 15 do DN 600; -40 až +150 0C
  • vnitřní povrch Halar: od DN 300 do DN 1400; -40 až +150 0C
  • materiál elektrod: Hastelloy C, tantal, platina / zlato, platina / rhodium
  • standardně elektroda pro detekci prázdného potrubí
  • uzemněná elektroda ze stejného materiálu jako aktivní elektroda
  • na vyžádání zemnící svorka
  • příruby: DIN, ANSI, JIS, AWWA
  • rozměry dle ISO 13359
  • krytí: IP67 (na přání IP68)

Řada M5000

Základní parametry

  • typické použití: detekce úniku v rozvodech vody; měření spotřeby vody; závlahové systémy
  • bateriové záložní napájení - vhodné i pro systémy bez elektrického napájení ze sítě
  • vhodné pro provoz v náročných podmínkách
  • měřící systém bez pohyblivých částí
  • vhodné i pro měření vody obsahující písky a štěrky
  • funkční i při zaplavení přístroje
  • údaje z interní paměti je možné přečíst přes IrDA nebo M-Bus rozhraní s ModBus RTU protokolem
  • údaje z interní paměti je možné přečíst přes radiové rozhraní nebo GSM/GPRS
  • připojení přírubami DN15 - DN600 (PTFE / tvrzená guma)
  • přesnost: lepší než +- 0,4 % skutečného průtoku
  • rozsah průtoku: 0,03 - 10 m/s
  • vyhovuje normám: ACS, OIML R49-1 a MID MI-001
  • integrovaná funkce sběru dat
  • životnost baterie: až 6 let (na přání až 12 let)
  • krytí: IP67 / IP 68

Technické údaje

  • napájení: interní lithiová baterie 3,6 V; na přání zálohování výpadku napájení ze st sítě
  • rozsah měření průtoku: 0,03 - 12 m/s v obou směrech
  • přesnost: lepší než +- 0,4 % rozsahu
  • opakovatelnost měření: 0,1 %
  • minimální vodivost kapaliny: >= 20 uS/cm
  • detekce nízkého průtoku: zvláštní elektrodou
  • číslicové výstupy: 4 x otevřený kolektor, pasivní 30 V ss / 20 mA, max. 100 Hz
  • stavové výstupy: min. / max., alarm, směr toku, chybové hlášení
  • sériová komunikace: RS232, ModBus RTU, IRDA; na přání vnější AMR nebo GSM/GPRS modul
  • šířka pulzu: programovatelná do 500 ms
  • LCD displej: 2 řádky
  • programování: 3 klávesy
  • pouzdro: hliníkové, zhotovené tlakovým litím, s nástřikem práškovou barvou
  • kabelové průchodky pro signální kabel: M20
  • provozní teplota okolí: -20 až +60 0C
  • dosah vzdáleného měření údajů: max. 30 m
  • provozní teplota okolí: -20 až +60 0C

Připojení přírubami pro nebezpečné prostředí typ V

  • rozměry potrubí: DN6 - DN600 (1/2" - 24")
  • jmenovitý tlak: PN 10 - PN 100
  • vnitřní povrch tvrzená guma: od DN 25 do DN 2000; 0 až 80 0C
  • vnitřní povrch PTFE: od DN 15 do DN 600; -40 až +150 0C
  • materiál elektrod: Hastelloy C, tantal, platina / zlato, platina / rhodium
  • standardně elektroda pro detekci prázdného potrubí
  • uzemněná elektroda ze stejného materiálu jako aktivní elektroda
  • na vyžádání zemnící svorka
  • příruby: DIN, ANSI, JIS, AWWA
  • rozměry dle ISO 13359
  • krytí: IP67 (na přání IP68)

M5000 - bezdrátový přenos dat

  • bezdrátový záznam výsledků měření z průtokoměru
  • přenos dat a jejich uložení na centrálním serveru prostřednictvím GPRS modulu
  • možnost stažení, obnovení, zobrazení a vyhodnocení dat chráněných uživatelským heslem

M5000 - aplikace a výhody bezdrátového přenosu dat

  • monitorování spotřeby vody
  • snížení ztrát v důsledku úniku
  • přesné monitorování povodňové situace v rozsáhlých oblastech a zamezení záplavám
  • monitorování a vyslání alarmu při překročení hladin zásobníků dešťové vody, kanalizace a přetokových jezů
  • řízení závlahových systémů
  • monitorování hladiny při automatickém doplňování vody
  • optimalizace globálních aplikací
  • přístup prostřednictvím internetu nezávisle na lokalitě
  • měření v těžko přístupných lokalitách
  • jednoduchý servis a údržba monitorovaných zařízení
  • nízké investiční náklady
  • úspora provozních nákladů v porovnání s jinými službami přenosu dat

Odkazy a dokumenty

Brožury

  • Ultrazvukové průtokoměry pro kapalinu a vzduch, Cz [PDF; 4,51 MB]

Indukční průtokoměry - ukázky

Kontakt

AMTEK, spol. s r.o.
Vídeňská 125, 619 00 Brno Česká republika
Tel.: +420 547 125 555, e-mail: amtek@amtek.cz
  • Více kontaktů
Copyright © 2018 AMTEK, spol. s r. o.
Provozováno na m@gnetpro | Cookies

  • Produkty
  • Výrobci
  • Aplikace
  • Novinky
  • O nás
  • Kontakty
  • 30 let
  • E-shop

  • Všeobecné obchodní podmínky
  • Vše o nákupu
  • Obchodní podmínky pro web shop
  • Ochrana osobních údajů
  • Ke stažení
  • Mapa webu
  • Rychlá objednávka
  • E-shop
  • Produkty
  • Výrobci
  • Aplikace
  • Novinky
  • O nás
  • Kontakty
