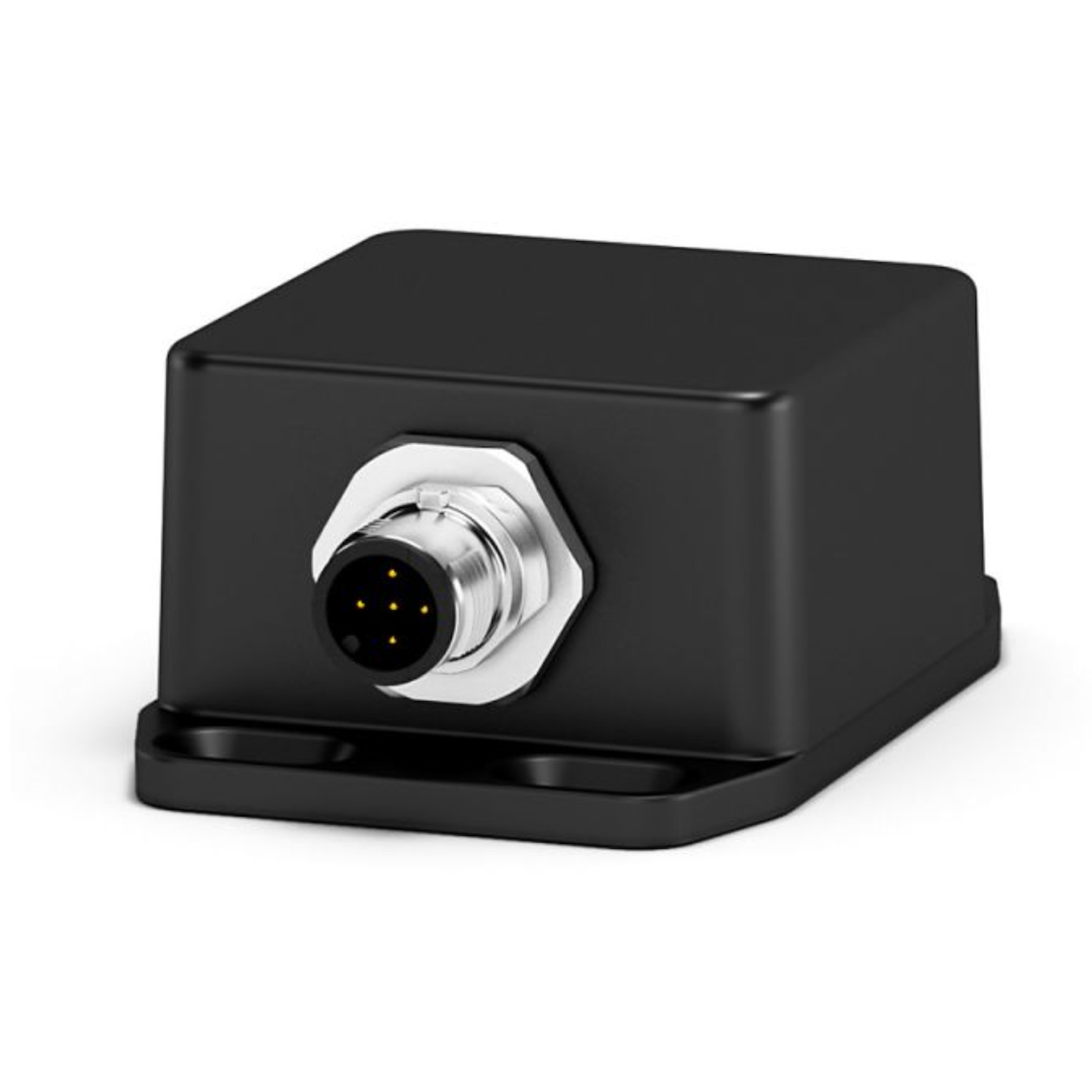

Snímače náklonu

Snímače náklonu Lika

Snímače náklonu pro přesné měření mechanického náklonu výrobních a dopravních strojů

Snímače náklonu Lika slouží k přesnému určení náklonu s rozlišením až do 0,001° v jedné nebo dvou osách s rozsahem až 360°. Robustní a kompaktní provedení je předurčuje pro užitková vozidla a stavební stroje. Představují špičkovou technologii pro snímání náklonu vysokou spolehlivostí.

Snímače náklonu jsou určeny i pro náročné pro průmyslové prostředí s krytím až IP67 a práci při provozních teplotách od -40 °C do +85 °C s kompenzací teplotního driftu.

Pro nalezení optimálního produktu pro vaši aplikaci použijte parametrický vyhledávač, který naleznete níže na stránce.

Přehled typových řad a jejich hlavních parametrů a výhod

Řada IXA1 – IXA2

Robustní a kompaktní snímač. Vhodný pro užitková vozidla. Varianta s jednou nebo dvěma osami snímání. Analogový A/V výstup. Krytí IP67. Široký rozsah pracovních teplot od -40 °C do +85 °C.

Mechanické provedení

rozměry: 49,3 x 77 x 27 mm

Elektrické parametry

snímání náklonu v jedné ose: IXA1
snímání náklonu ve dvou osách: IXA2
měřící rozsah IXA1: 360°
měřící rozsah IXA2 10: ±10°
měřící rozsah IXA2 30: ±30°
měřící rozsah IXA2 60: ±60°
rozlišení: 0,05% měřícího rozsahu
přesnost: ± 0,2° (max. ± 0,5°)
teplotní drift: ±0,008 °C
napájecí napětí: 7 V DC, 30 V DC
napájecí proud: max. 30 mA
napěťový výstup AV1: 0,5 – 4,5 V
proudový výstup AI1: 4 – 20 mA
ochrana výstupu: proti přepólování
připojení: kabel 1 m (jiná délka na vyžádání)
připojení: konektor M12 5 pinů
materiál pouzdra: hliníková slitina
krytí: IP67
rozsah pracovních teplot: od -40 °C do +85 °C

Katalogový list Manuál

Řada IXB

Robustní a kompaktní programovatelný snímač s vysokou přesností a vysokým rozlišením. Vhodný pro užitková vozidla. Varianta s jednou nebo dvěma osami snímání. Výstupní rozhraní CANopen. Integrovaná programová diagnostika. MTTF 102 let. Programovatelný antivibrační filtr. Krytí IP67. Široký rozsah pracovních teplot od -40 °C do +85 °C.

Mechanické provedení

rozměry: 49,3 x 77 x 27 mm

Elektrické parametry

měřící rozsah – režim s jednou osou: 360°
měřící rozsah – režim se dvěma osami: ±5° až ±60°
rozlišení: programovatelné od 1,0° do 0,001° ; (0,001° pouze ve dvou osách a rozsahu ±30°)
přesnost: ± 0,05° (max. ± 0,15°)
teplotní drift: ±0,008 °C
na vyžádání kompenzace teplotního driftu 0,002 °C
vzorkovací kmitočet: 550 vzorků/sec.
napájecí napětí: 7 V - 40 V DC
napájecí proud: max. 45 mA
výstup: CANopen DS301, DSP410
přenosová rychlost: 10 – 1000 kbaud (programovatelná)
ochrana výstupu: proti přepólování
připojení: konektor M12 5 pinů
materiál pouzdra: hliníková slitina
programovatelný antivibrační filtr
krytí: IP67
rozsah pracovních teplot: od -40 °C do +850 °C

Katalogový list Manuál

Řada IXC1-IXC2

Robustní a kompaktní programovatelný snímač s vysokou přesností a vysokým rozlišením. Vhodný pro užitková vozidla. Varianta s jednou nebo dvěma osami snímání. Výstupní rozhraní CANopen. Integrovaná programová diagnostika. MTTF 102 let. Programovatelný antivibrační filtr. Krytí IP67. Široký rozsah pracovních teplot od -40 °C do +85 °C.

Mechanické provedení

rozměry: 49,3 x 77 x 27 mm

Elektrické parametry

měřící rozsah IXC1: 360° nebo ±180°
měřící rozsah IXC2: ±50 až ±60°
rozlišení: programovatelné od 1,0° do 0,001° ; (0,001° pouze ve dvou osách a rozsahu ±30°)
přesnost: ± 0,2° (max. ± 0,5°)
teplotní drift: ±0,008 °C
vzorkovací kmitočet: 550 vzorků/sec.
napájecí napětí: 7 V - 40 V DC
napájecí proud: max. 45 mA
výstup: CANopen DS301, DSP410
přenosová rychlost: 10 – 1000 kbaud (programovatelná)
ochrana výstupu: proti přepólování
připojení: konektor M12 5 pinů
materiál pouzdra: hliníková slitina
programovatelný antivibrační filtr
krytí: IP67
rozsah pracovních teplot: od -40 °C do +85 °C

Katalogový list Manuál

Řada IXAR1 – IXAR2

Redundantní snímač s dvojitým senzorem a výstupem. Vhodný pro užitková vozidla. Varianta s jednou nebo dvěma osami snímání. Analogový A/V výstup. MTTF až 258 let. Krytí IP67. Široký rozsah pracovních teplot od -40 °C do +85 °C.

Mechanické provedení

rozměry: 49,3 x 77 x 27 mm

Elektrické parametry

snímání náklonu v jedné ose: IXA1
snímání náklonu ve dvou osách: IXA2
měřící rozsah IXA1: 360°
měřící rozsah IXA2 10: ±10°
měřící rozsah IXA2 30: ±30°
měřící rozsah IXA2 60: ±60°
rozlišení: 0,05% měřícího rozsahu
přesnost: ± 0,2° (max. ± 0,5°)
teplotní drift: ±0,008 °C
MTTF IXA1R: 258 let
MTTF IXA2R: 184 let
napájecí napětí: 7 V DC, 30 V DC
napájecí proud: max. 30 mA
napěťový výstup AV1: 0,5 – 4,5 V
proudový výstup AI1: 4 – 20 mA
ochrana výstupu: proti přepólování
připojení: kabel 12 žil, 1 m; (jiná délka na vyžádání)
materiál pouzdra: hliníková slitina
krytí: IP67
rozsah pracovních teplot: od -40 °C do +85 °C

Katalogový list Manuál
