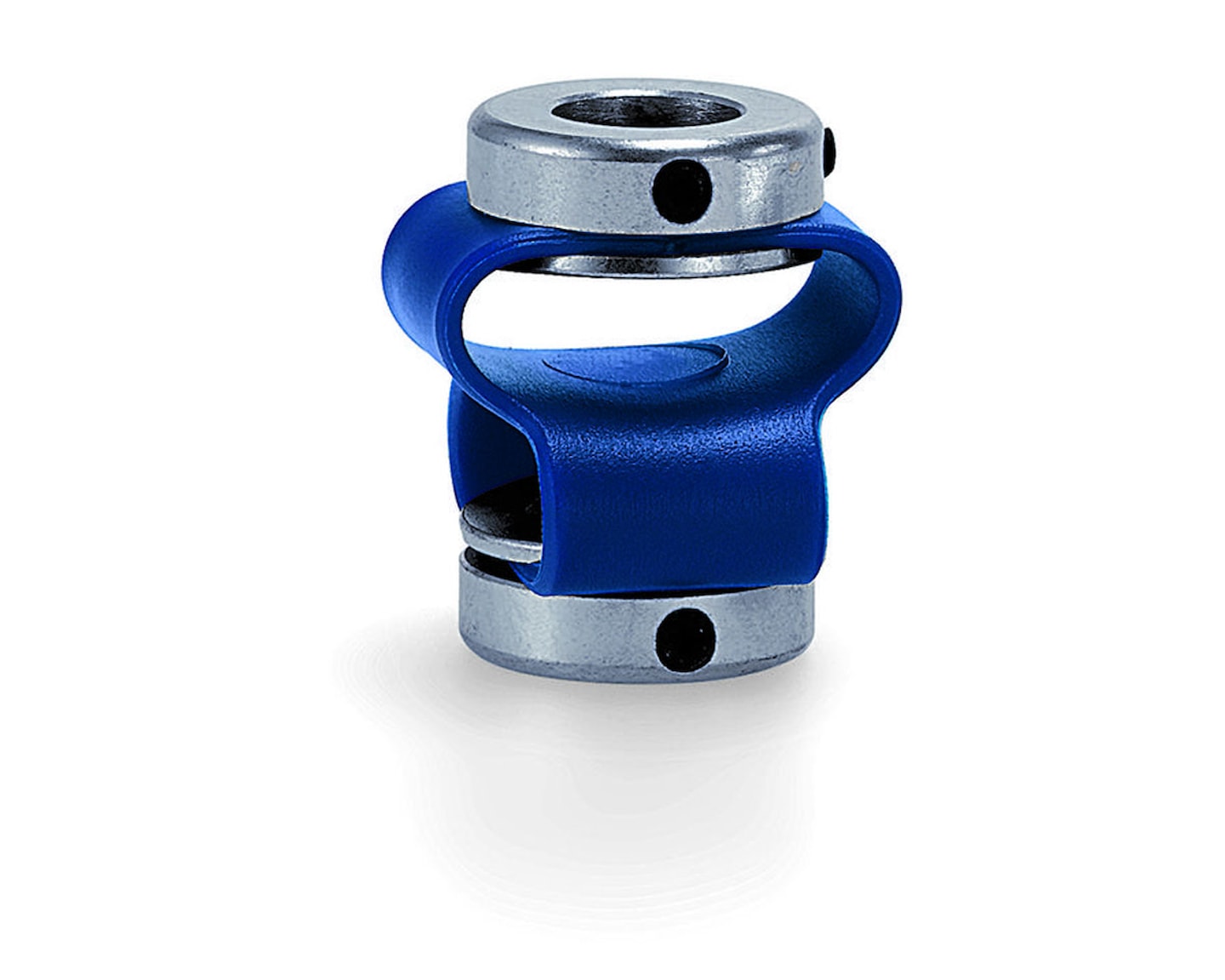

Spojky Couplicon k enkodérům a servomotorům

Spojky pro pružné i tuhé připojení s průměrem hřídele od 2 mm do 55 mm a jmenovitým krouticím momentem od 0,07 Nm do 560 Nm

Spojky k enkodérům a servomotorům slouží k pružnému nebo i tuhému propojení enkodéru s motorem nebo měřeným zařízením, nebo propojení motoru s poháněným zařízením. Pružné provedení slouží k vyrovnávání úhlových a stranových odchylek. K dispozici je široký výběr typů, provedení a parametrů pro nejrůznější aplikace. Tuhé provedení se používá ke spojení tam, kde je naopak požadováno, a odchylky se vyrovnávají pružným uložením enkodéru nebo motoru.

Dle požadavků aplikace si můžete vybrat typ, vyhovující provedením, rozměry, momentovou zatížitelností a torzní tuhostí a schopností vyrovnání odchylek souososti a přesností vašim požadavkům.

Přehled typových řad a jejich hlavních parametrů a výhod

Řada PAN

Pružná hliníková spojka pro enkodéry ROTAPLUS a ROTACOD a malé motory. Vyrobeno z jednoho kusu. Princip šroubovice, vyrovnává axiální i radiální výchylky. Standardní provedení vhodné pro všeobecné použití. Průměry vrtání pro hřídel od 6 do 10 mm.

  • vnější průměr: 19 mm
  • délka: 22 mm
  • materiál: hliník
  • vyrobeno z jednoho kusu
  • průměr vrtání pro hřídel PAN6: 6 mm
  • průměr vrtání pro hřídel PAN8: 8 mm
  • průměr vrtání pro hřídel PAN10: 10 mm
  • průměr vrtání pro hřídel PAN12: 12 mm
  • max. kroutící moment: 0,6 – 1 Nm
  • maximální otáčky: 8000 rpm
  • inerciální moment PAN6: 6,7 gcm²
  • inerciální moment PAN8 – PAN12: 22 gcm²
  • statická torzní tuhost PAN6: 9 Nm/rad
  • statická torzní tuhost PAN8 – PAN10:20 Nm/rad
  • maximální odchylka excentricity PAN6: ±0,25 mm
  • maximální odchylka excentricity PAN8 – PAN12: ±0,3 mm
  • maximální úhlová odchylka PAN6: ±3,5°
  • maximální úhlová odchylka PAN8 – PAN10: ±4°

Katalog

Řada PGF

Pružná hliníková spojka pro enkodéry a malé motory. Hliníkové koncovky. Tlumící prvek z polymerového dvojitého třmenu. Elektricky izoluje propojované hřídele. Vyrovnává axiální i radiální výchylky. Standardní provedení vhodné pro všeobecné použití. Průměry vrtání pro hřídel od 6 do 10 mm.

  • vnější průměr: 19 mm
  • délka: 22 mm
  • materiál: hliník
  • vyrobeno z jednoho kusu
  • průměr vrtání pro hřídel PGF6: 6 mm – 6 mm
  • průměr vrtání pro hřídel PGF6-7: 6 mm – 7 mm
  • průměr vrtání pro hřídel PGF6-8: 6 mm – 8 mm
  • průměr vrtání pro hřídel PGF6-10: 6 mm – 10 mm
  • průměr vrtání pro hřídel PGF7-7: 7 mm – 7 mm
  • průměr vrtání pro hřídel PGF7-8: 7 mm – 8 mm
  • průměr vrtání pro hřídel PGF8: 8 mm – 8 mm
  • průměr vrtání pro hřídel PGF8-10: 8 mm – 10 mm
  • průměr vrtání pro hřídel PGF9,52-9,52: 9,52 mm – 9,52 mm
  • průměr vrtání pro hřídel PGF9,52-10: 9,52 mm – 10 mm
  • průměr vrtání pro hřídel PGF10-10: 10 mm – 10 mm
  • maximální kroutící moment: 0,5 Nm
  • maximální otáčky: 3000 rpm
  • inerciální moment: 10 gcm²
  • statická torzní tuhost: 3,2 Nm/rad
  • maximální odchylka excentricity: ±2,2 mm
  • maximální úhlová odchylka: ±6°

Katalog

Řada XGT2-XGL2

Pružná spojka pro servomotory a krokové motory s vysokou účinností. Dvě hliníkové koncovky propojené gumou absorbující vibrace. Vynikající absorpce vibrací. Standardní (XGT2) nebo prodloužené provedení (XGL2). Přenáší vysoký kroutící moment. Vysoká torzní tuhost. Průměry vrtání pro hřídel od 3 do 25 mm.

  • vnější průměr: 15 mm – 68 mm
  • délka: 23 mm – 75 mm
  • průměr vrtání pro hřídel: 3 mm – 25 mm
  • materiál: hliník / guma
  • jmenovitý kroutící moment: 1,1 Nm – 65 Nm
  • maximální otáčky: 9000 rpm – 42000 rpm
  • inerciální moment: 2,6 x 10-7 kgm2 – 3,3 x 10-4 kgm²
  • statická torzní tuhost: 110 Nm/rad – 7300 Nm/rad
  • maximální úhlová odchylka: ±1,5°
  • teplotní rozsah pro korekční faktor: -20°C – 120°C

Katalog

Řada XGS2

Pružná spojka pro servomotory a krokové motory s vysokou účinností. Dvě hliníkové koncovky propojené gumou absorbující vibrace. Zkrácené provedení. Vynikající absorpce vibrací. Přenáší vysoký kroutící moment. Vysoká torzní tuhost. Průměry vrtání pro hřídel od 3 do 20 mm.

  • vnější průměr: 15 mm – 39 mm
  • délka: 18 mm – 40 mm
  • průměr vrtání pro hřídel: 3 mm – 20 mm
  • materiál: hliník / guma
  • jmenovitý kroutící moment: 0,5 Nm – 7 Nm
  • maximální otáčky: 16000 rpm – 42000 rpm
  • inerciální moment: 2,1 x 10-7 kgm2 – 2,1 x 10-5 kgm²
  • statická torzní tuhost: 64 Nm/rad – 930 Nm/rad
  • maximální úhlová odchylka: ±1,5°
  • teplotní rozsah pro korekční faktor: -10°C – 120°C

Katalog

Řada XGT

Pružná spojka s vysokou účinností optimalizovaná pro akční členy, servomotory a krokové motory. Velmi přesné dosažení žádané polohy v krátké době. Dvě hliníkové koncovky propojené gumou absorbující vibrace. Provedení standardní (XGT-C), se dvěma upínacími šrouby (XGT) a s jedním upínacím šroubem (XGT-CS). Vynikající absorpce vibrací. Nulový mrtvý chod. Přenos vysokého kroutícího momentu. Průměry vrtání pro hřídel od 3 do 25 mm.

  • vnější průměr: 15 mm – 56 mm
  • délka: 23 mm – 60 mm
  • průměr vrtání pro hřídel: 3 mm – 25 mm
  • materiál: hliník / guma
  • jmenovitý kroutící moment: 1,1 Nm – 35 Nm
  • maximální otáčky: 11000 rpm – 42000 rpm
  • inerciální moment: 2,6 x 10-7 kgm2 – 1,3 x 10-4 kgm²
  • statická torzní tuhost: 43 Nm/rad – 1500 Nm/rad
  • maximální úhlová odchylka: ±1,5°
  • teplotní rozsah pro korekční faktor: -20°C – 80°C

Katalog

Řada XGS

Pružná zkrácená spojka s vysokou účinností pro servomotory a krokové motory. Dvě hliníkové koncovky propojené gumou absorbující vibrace. Provedení standardní (XGT-C), se dvěma upínacími šrouby (XGT) a s jedním upínacím šroubem (XGT-CS). Vynikající absorpce vibrací. Nulový mrtvý chod. Přenos vysokého kroutícího momentu. Průměry vrtání pro hřídel od 3 do 20 mm.

  • vnější průměr: 15 mm – 39 mm
  • délka: 18 mm – 40 mm
  • průměr vrtání pro hřídel: 3 mm – 20 mm
  • materiál: hliník / guma
  • jmenovitý kroutící moment: 0,5 Nm – 7 Nm
  • maximální otáčky: 16000 rpm – 42000 rpm
  • inerciální moment: 2,6 x 10-7 kgm2 – 2,2 x 10-5 kgm²
  • statická torzní tuhost: 25 Nm/rad – 440 Nm/rad
  • maximální úhlová odchylka: ±1,5°
  • teplotní rozsah pro korekční faktor: -20°C – 80°C

Katalog

Řada XGL

Pružná prodloužená spojka s vysokou účinností pro servomotory a krokové motory. Dvě hliníkové koncovky propojené gumou absorbující vibrace. Provedení standardní (XGT-C), se dvěma upínacími šrouby (XGT) a s jedním upínacím šroubem (XGT-CS). Vynikající absorpce vibrací. Nulový mrtvý chod. Přenos vysokého kroutícího momentu. Průměry vrtání pro hřídel od 3 do 19 mm.

  • vnější průměr: 15 mm – 39 mm
  • délka: 30 mm – 55 mm
  • průměr vrtání pro hřídel: 3 mm – 19 mm
  • materiál: hliník / guma
  • jmenovitý kroutící moment: 1,1 Nm – 13,5 Nm
  • maximální otáčky: 16000 rpm – 42000 rpm
  • inerciální moment: 3,3 x 10-7 kgm2 – 2,8 x 10-5 kgm²
  • statická torzní tuhost: 32 Nm/rad – 450 Nm/rad
  • maximální úhlová odchylka: ±1,50
  • teplotní rozsah pro korekční faktor: -20°C – 80°C

Katalog

Řada MST-MSTS

Pružná celokovová pérová spojka pro krokové motory z hliníkové slitiny (MST/MST-K) nebo z nerezové oceli (MSTS/MSTS-K) s vysokou účinností pro servomotory a krokové motory. Provedení pro hřídel s perem (-K). Nulový mrtvý chod. Vysoká torzní tuhost. Odolné vůči korozi. Průměry vrtání pro hřídel od 2 do 18 mm.

  • vnější průměr MST/MSTS: 8 mm – 63 mm
  • vnější průměr MST-K/MSTS-K: 32 mm – 63 mm
  • délka: MST/MSTS: 14 mm – 90 mm
  • délka: MST-K/MSTS-K: 41 mm – 90 mm
  • průměr vrtání pro hřídel MST/ MSTS: 2 mm – 18 mm
  • průměr vrtání pro hřídel MST-K/ MSTS-K: 14 mm – 30 mm
  • drážka pro pero hřídele MST-K/MSTS-K: 4 mm – 8 mm
  • materiál MST/MST-K: hliníková slitina
  • materiál MSTS/MSTS-K: nerezová ocel
  • maximální otáčky MST/MSTS: 10000 rpm – 78000 rpm
  • maximální otáčky MST-K/MSTS-K: 10000 rpm – 19000 rpm
  • jmenovitý kroutící moment MST: 0,1 Nm – 32 Nm
  • jmenovitý kroutící moment MSTS: 0,2 Nm – 35 Nm
  • jmenovitý kroutící moment MST-K: 4 Nm – 32 Nm
  • jmenovitý kroutící moment MSTS-K: 3,5 Nm – 35 Nm
  • inerciální moment MST: 1,2 x 10-8 kgm2 – 3,2 x 10-4 kgm²
  • inerciální moment MSTS: 3,1 x 10-8 kgm2 – 8,4 x 10-4 kgm²
  • inerciální moment MST-K: 9,6 x 10-6 kgm2 – 3,2 x 10-4 kgm²
  • inerciální moment MSTS-K: 2,6 x 10-5 kgm2 – 8,5 x 10-4 kgm²
  • statická torzní tuhost MST: 25 Nm/rad – 3100 Nm/rad
  • statická torzní tuhost MSTS: 50 Nm/rad – 1800 Nm/rad
  • statická torzní tuhost MST-K: 500 Nm/rad – 3100 Nm/rad
  • statická torzní tuhost MSTS-K: 850 Nm/rad – 1800 Nm/rad
  • maximální úhlová odchylka: 2°

Katalog

Řada MWS-MWSS

Pružná celokovová pérová spojka pro krokové motory z hliníkové slitiny (MWS/MW-C) nebo z nerezové oceli (MWSS/MWSS-C) s vysokou účinností pro krokové motory. Provedení s jedním (MWS/MWSS) nebo dvěma upínacími šrouby (MWS-C/MWSS-C). Nulový mrtvý chod. Vysoká torzní tuhost. Odolné vůči korozi. Průměry vrtání pro hřídel od 2 do 14 mm.

  • vnější průměr MWS/MWSS: 8 mm – 32 mm
  • vnější průměr MWS-C/MWSS-C: 12 mm – 32 mm
  • délka: MWS/MWSS: 10 mm – 32 mm
  • délka: MWS-C/MWSS-C: 14 mm – 32 mm
  • průměr vrtání pro hřídel MWS/MWSS: 2 mm – 8 mm
  • průměr vrtání pro hřídel MWS-C/MWSS-C: 4 mm – 8 mm
  • materiál MWS/MWS-C: hliníková slitina
  • materiál MWSS/MWSS-C: nerezová ocel
  • maximální otáčky MWS/MWS-C: 19000 rpm – 78000 rpm
  • maximální otáčky MWSS/MWSS-C: 19000 rpm – 52000 rpm
  • jmenovitý kroutící moment MWS/MWSS: 0,3 Nm – 1,7 Nm
  • jmenovitý kroutící moment MWS-C/MWSS-C: 0,5 Nm – 2,5Nm
  • inerciální moment MWS/MWS-C: 6,4 x 10-8 kgm2 – 8,1 x 10-6 kgm²
  • inerciální moment MWSS/MWSS-C: 1,8 x 10-7 kgm2 – 2,2 x 10-5 kgm²
  • statická torzní tuhost MWS/MWS-C: 80 Nm/rad – 1100 Nm/rad
  • statická torzní tuhost MWSS/MWSS-C: 140 Nm/rad – 1300 Nm/rad
  • maximální úhlová odchylka: 1°

Katalog

Řada MSXP-C-W-SP

Pružná pérová spojka vyrobená z jednoho kusu pryskyřice. Pro FPD stroje a výrobu polovodičů. Elektricky izoluje propojované hřídele. Dostupné i provedení z nerezové oceli se štěrbinou. Vhodná pro čisté prostory, odolná vůči vakuu a vysokým teplotám. Průměry vrtání pro hřídel od 6 do 15 mm.

  • vnější průměr: 25 mm
  • délka: 40 mm
  • průměr vrtání pro hřídel: 6 mm – 15 mm
  • maximální otáčky: 6000 rpm
  • jmenovitý kroutící moment: 1,3 Nm
  • maximální kroutící moment: 2,6 Nm
  • statická torzní tuhost: 50 Nm/rad
  • maximální úhlová odchylka: 1,2°

Katalog

Řada MJC

Pružná čelisťová spojka pro servomotory a krokové motory. Provedení MJC, MJC-CS, MJC-K, MJC-CSK s přesným lícováním a nulovým mrtvým chodem při nízkém kroutícím momentu. Provedení MJC-E, MJC-CS-E, MJC-CSK-E se snadnou montáží a uchycením. Průměry vrtání pro hřídel od 3 do 55 mm.

  • MJC: čelisťová spojka se stavěcími šrouby
  • vnější průměr MJC: 14 mm – 95 mm
  • délka MJC: 22 mm – 126 mm
  • průměr vrtání pro hřídel MJC: 3 mm – 55 mm
  • maximální otáčky MJC: 6000 rpm – 45000 rpm
  • jmenovitý kroutící moment MJC: 0,7 Nm – 560 Nm
  • maximální kroutící moment MJC: 1,4 Nm – 1120 Nm
  • inerciální moment MJC: 2 x 10-7 kgm2 – 2,3 x 10-3 kgm²
  • statická torzní tuhost MJC: 8 Nm/rad – 15000 Nm/rad
  • maximální úhlová odchylka: 1°
  • MJC-K: čelisťová spojka se stavěcími šrouby a drážkou
  • vnější průměr MJC-K: 30 mm – 95 mm
  • délka MJC-K: 35 mm – 126 mm
  • průměr vrtání pro hřídel MJC/MJC-K: 10 mm – 55 mm
  • maximální otáčky MJC/MJC-K: 6000 rpm – 21000 rpm
  • jmenovitý kroutící moment MJC/MJC-K: 4 Nm – 560 Nm
  • maximální kroutící moment MJC/MJC-K: 8 Nm – 1120 Nm
  • inerciální moment MJC/MJC-K: 6,1 x 10-6 kgm2 – 2,3 x 10-3 kgm²
  • statická torzní tuhost MJC/MJC-K: 46 Nm/rad – 15000 Nm/rad
  • drážka MJC-K: 4 mm x 1,8 mm – 16 mm x 4,3 mm
  • maximální úhlová odchylka: 1°
  • MJC-CS: čelisťová spojka se svěrným spojením
  • vnější průměr MJC-CS: 40 mm – 95 mm
  • délka MJC-CS: 22 mm – 126 mm
  • průměr vrtání pro hřídel MJC-CS: 3 mm – 55 mm
  • maximální otáčky MJC-CS: 6000 rpm – 45000 rpm
  • jmenovitý kroutící moment MJC-CS: 0,7 Nm – 560 Nm
  • maximální kroutící moment MJC-CS: 1,4 Nm – 1120 Nm
  • inerciální moment MJC-CS: 1,9 x 10-7 kgm2 – 2,3 x 10-3 kgm²
  • statická torzní tuhost MJC-CS: 8 Nm/rad – 15000 Nm/rad
  • maximální úhlová odchylka: 1°
  • MJC-CSK: čelisťová spojka se svěrným spojením a drážkou pro pero
  • vnější průměr MJC-CSK: 30 mm – 95 mm
  • délka MJC-CSK: 35 mm – 126 mm
  • průměr vrtání pro hřídel MJC-CSK: 10 mm – 55 mm
  • maximální otáčky MJC-CSK: 6000 rpm – 21000 rpm
  • jmenovitý kroutící moment MJC-CSK: 4 Nm – 560 Nm
  • maximální kroutící moment MJC-CSK: 8 Nm – 1120 Nm
  • inerciální moment MJC-CSK: 5,9 x 10-6 kgm2 – 2,3 x 10-3 kgm²
  • statická torzní tuhost MJC-CSK: 46 Nm/rad – 15000 Nm/rad
  • drážka MJC-CSK: 4 mm x 1,8 mm – 16 mm x 4,3 mm
  • maximální úhlová odchylka: 1°

Katalog

Řada MJS

Kompaktní krátká pružná čelisťová spojka pro servomotory a krokové motory. Provedení MJS-CS, MJS-CSK s přesným lícováním a nulovým mrtvým chodem při nízkém kroutícím momentu. Provedení MJS-E, MJS-CSK-E se snadnou montáží a uchycením. Elektricky izolující a pohlcující vibrace. Průměry vrtání pro hřídel od 8 do 38 mm.

  • MJS-CS: krátká čelisťová spojka se svěrným spojením
  • vnější průměr MJS-CS: 40 mm – 65 mm
  • délka MJS-CS: 17 mm – 21 mm
  • průměr vrtání pro hřídel MJS-CS: 8 mm – 38 mm
  • maximální otáčky MJS-CS: 9000 rpm – 15000 rpm
  • jmenovitý kroutící moment MJS-CS: 4,9 Nm – 200 Nm
  • maximální kroutící moment MJS-CS: 9,8 Nm – 400 Nm
  • inerciální moment MJS-CS: 2,7 x 10-5 kgm2 – 2,4 x 10-4 kgm²
  • statická torzní tuhost MJS-CS: 380 Nm/rad – 13000 Nm/rad
  • maximální úhlová odchylka: 1°
  • MJS-CSK: krátká čelisťová spojka se svěrným spojením a drážkou pro pero
  • vnější průměr MJS-CSK: 40 mm – 65 mm
  • délka MJS-CSK: 17 mm – 21 mm
  • průměr vrtání pro hřídel MJS-CSK: 10 mm – 38 mm
  • maximální otáčky MJS-CSK: 9000 rpm – 15000 rpm
  • jmenovitý kroutící moment MJS-CSK: 4,9 Nm – 200 Nm
  • maximální kroutící moment MJS-CSK: 9,8 Nm – 400 Nm
  • inerciální moment MJS-CSK: 2,7 x 10-5 kgm2 – 2,3 x 10-4 kgm²
  • statická torzní tuhost MJS-CSK: 380 Nm/rad – 13000 Nm/rad
  • drážka MJS-CSK: 4 mm x 1,8 mm – 10 mm x 3,3 mm
  • maximální úhlová odchylka: 1°

Katalog

Řada MJB

Pružná čelisťová spojka se svěrným spojením pro servomotory a krokové motory. Velmi snadná instalace. Elektricky izolující a pohlcující vibrace. Průměry vrtání pro hřídel od 8 do 50 mm.

  • vnější průměr: 40 mm – 95 mm
  • délka: 66 mm – 126 mm
  • průměr vrtání pro hřídel: 8 mm – 50 mm
  • maximální otáčky: 10000 rpm – 23000 rpm
  • jmenovitý kroutící moment: 4,9 Nm – 560 Nm
  • maximální kroutící moment: 9,8 Nm – 1120 Nm
  • inerciální moment: 3,9 x 10-5 kgm2 – 2,3 x 10-3 kgm²
  • statická torzní tuhost: 380 Nm/rad – 15000 Nm/rad
  • maximální úhlová odchylka: 1°

Katalog

Řada MSX

Pružná celokovová pérová štěrbinová spojka pro krokové motory a servomotory. Extrémní torzní tuhost a nízký inerciální moment. Provedení s fixační šrouby (MSX) nebo s upínkou (MSX-C). Průměry vrtání pro hřídel od 5 do 20 mm.

  • vnější průměr: 16 mm – 44 mm
  • délka: 17,4 mm – 45 mm
  • průměr vrtání pro hřídel: 5 mm – 20 mm
  • maximální otáčky: 14000 rpm – 39000 rpm
  • jmenovitý kroutící moment: 0,5 Nm – 9 Nm
  • inerciální moment MSX: 2,8 x 10-7 kgm2 – 5,5 x 10-5 kgm²
  • inerciální moment MSX-C: 2,5 x 10-8 kgm2 – 4,3 x 10-5 kgm²
  • statická torzní tuhost: 200 Nm/rad – 5100 Nm/rad
  • maximální úhlová odchylka: 0,5°

Katalog

Řada MBB

Pružná spojka s vlnovcem z nerezové oceli pro servomotory a krokové motory. Vlnovec umožňuje vyrovnat excentricitu, úhlovou odchylku os a dosedacích ploch. Průměry vrtání pro hřídel od 3 do 24 mm.

  • vnější průměr: 19 mm – 40 mm
  • délka: 30 mm – 51 mm
  • průměr vrtání pro hřídel: 3 mm – 24 mm
  • maximální otáčky: 15000 rpm – 33000 rpm
  • jmenovitý kroutící moment: 1,5 Nm – 10 Nm
  • inerciální moment: 8,6 x 10-7 kgm2 – 2,8 x 10-5 kgm²
  • statická torzní tuhost: 170 Nm/rad – 2700 Nm/rad
  • maximální úhlová odchylka: 1,5°
  • maximální laterální odchylka: 0,15 – 0,2 mm
  • maximální odchylka os: ±0,5 mm – ±1 mm

Katalog

Řada MFB – MFBS

Pružná spojka s vlnovcem. Tělo z hliníkové slitiny a vlnovec z fosforbronzu (MFB, MFB-C). Tělo i vlnovec z nerezové oceli (MFBS, MFBS-C) odolné vůči korozi. Nulový mrtvý chod. Průměry vrtání pro hřídel od 3 do 16 mm.

  • vnější průměr: 12 mm – 32 mm
  • délka: 23,5 mm – 42 mm
  • průměr vrtání pro hřídel MFB/MFBS: 3 mm – 16 mm
  • průměr vrtání pro hřídel MFB-C/MFBS-C: 4 mm – 14 mm
  • maximální otáčky: 19000 rpm – 52000 rpm
  • jmenovitý kroutící moment MFB/MFB-C: 0,3 Nm – 2 Nm
  • jmenovitý kroutící moment MFBS/MFBS-C: 0,5 Nm – 3 Nm
  • inerciální moment MFB/MFB-C: 9,0 x 10-8 kgm2 – 9,2 x 10-6 kgm²
  • inerciální moment MFBS/MFBS-C: 2,1 x 10-7 kgm2 – 2,1 x 10-5 kgm²
  • statická torzní tuhost MFB/MFB-C: 82 Nm/rad – 330 Nm/rad
  • statická torzní tuhost MFBS/MFBS-C: 100 Nm/rad – 490 Nm/rad
  • maximální úhlová odchylka: 1,5° – 2°
  • maximální laterální odchylka: 0,1 – 0,2 mm
  • maximální osová odchylka: +0,4/-1,2 mm – +0,8/-2,5 mm

Katalog

Řada MWBS

Pružná spojka s vlnovcem z nerezové oceli odolná vůči korozi pro enkodéry a měřící a ovládací zařízení. Nulový mrtvý chod. Průměry vrtání pro hřídel od 3 do 14 mm. Lze dodat zákaznické provedení s dvojitým vlnovcem pro úhlové odchylky až 17,2°.

  • vnější průměr: 13 mm – 28 mm
  • délka: 16,5 mm – 37 mm
  • průměr vrtání pro hřídel: 4 mm – 14 mm
  • maximální otáčky: 10000 rpm
  • jmenovitý krouticí moment: 0,07 Nm – 0,65 Nm
  • jmenovitý krouticí moment zákaznického provedení: 0,07 Nm – 1,3 Nm
  • inerciální moment: 2,5 x 10-7 kgm2 – 1,4 x 10-5 kgm²
  • statická torzní tuhost: 30 Nm/rad – 900 Nm/rad
  • maximální úhlová odchylka: 3,5° – 4,5°
  • maximální úhlová odchylka zákaznického provedení: 3,5° – 17,2°
  • maximální laterální odchylka: 0,15 mm
  • maximální osová odchylka: 0,5 mm

Katalog

Řada MSF

Pružná spojka se zinkové katodicky povlakované slitiny se zoubkovaným polyuretanovýn mezikusem. Je vhodná pro enkodéry a motory pro všeobecné použití. Elektricky izolující. Velmi dobrá absorpce vibrací. Průměry vrtání pro hřídel od 3 do 15 mm.

  • vnější průměr: 16 mm – 32 mm
  • délka: 27 mm – 48 mm
  • průměr vrtání pro hřídel: 3 mm – 15 mm
  • maximální otáčky: 19000 rpm – 39000 rpm
  • jmenovitý kroutící moment: 0,5 Nm – 3 Nm
  • inerciální moment: 9,0 x 10-7 kgm2 – 2,5 x 10-5 kgm²
  • statická torzní tuhost: 4,4 Nm/rad – 52 Nm/rad
  • maximální úhlová odchylka: 2°
  • maximální laterální odchylka: 0,2 mm

Katalog

Řada XSTS-XWSS

Pružná celokovová pérová štěrbinová spojka z nerezové oceli pro výrobní stroje a venkovní vlhké prostředí. S velkou pružností (XSTS) a zkrácené provedení (XWSS). Průměry vrtání pro hřídel od 5 do 30 mm.

  • vnější průměr XSTS: 25 mm – 63 mm
  • vnější průměr XWSS: 25 mm – 32 mm
  • délka XSTS: 31 mm – 90 mm
  • délka XWTS: 25 mm – 32 mm
  • průměr vrtání pro hřídel XSTS: 5 mm – 30 mm
  • průměr vrtání pro hřídel XWTS: 5 mm – 14 mm
  • maximální otáčky XSTS: 10000 rpm – 25000 rpm
  • maximální otáčky XWTS: 19000 rpm – 25000 rpm
  • jmenovitý kroutící moment XSTS: 2 Nm – 35 Nm
  • jmenovitý kroutící moment XWTS: 2 Nm – 3,5 Nm
  • inerciální moment XSTS: 7,1 x 10-6 kgm2 – 8,8 x 10-4 kgm²
  • inerciální moment XWTS: 6,3 x 10-6 kgm2 – 2,2 x 10-5 kgm²
  • statická torzní tuhost XSTS: 330 Nm/rad – 1800 Nm/rad
  • statická torzní tuhost XWTS: 720 Nm/rad – 1300 Nm/rad
  • maximální laterální odchylka XSTS: 0,15 – 0,2 mm
  • maximální osová odchylka XSTS: ±0,5 mm
  • maximální osová odchylka XWTS: ±0,2 mm
  • maximální úhlová odchylka XSTS: 2°
  • maximální úhlová odchylka XWTS: 1°

Katalog

Řada MHW-MHS

Pružná disková spojka z nerezové oceli pro všeobecné použití i krokové motory. Výborně vyrovnává excentricitu a úhlové odchylky. Provedení s jedním (MHS) nebo dvěma oddělenými disky (MHW). Nulový mrtvý chod. Průměry vrtání pro hřídel od 6 do 25 mm.

  • vnější průměr: 32 mm – 63 mm
  • délka MHW: 40 mm – 58 mm
  • délka MHS: 32 mm – 50 mm
  • průměr vrtání pro hřídel: 6 mm – 25 mm
  • maximální otáčky: 10000 rpm – 19000 rpm
  • jmenovitý kroutící moment: 2 Nm – 10 Nm
  • inerciální moment MHW: 6,2 x 10-6 kgm2 – 1,1 x 10-4 kgm²
  • inerciální moment MHS: 4,5 x 10-6 kgm2 – 8,4 x 10-5 kgm²
  • statická torzní tuhost MHW: 1000 Nm/rad – 2500 Nm/rad
  • statická torzní tuhost MHS: 1300 Nm/rad – 5000 Nm/rad
  • maximální laterální odchylka MHW: 0,15 mm – 0,3 mm
  • maximální laterální odchylka MHS: 0,02 mm
  • maximální osová odchylka MHW: ±0,4 mm – ± 0,8 mm
  • maximální osová odchylka MHS: ±0,2 mm
  • maximální úhlová odchylka MHW: 2°
  • maximální úhlová odchylka MHS: 1°

Katalog

Řada MOR

Oldhamova pružná spojka pro motory. Jednoduchá konstrukce se snadnou montáží. Elektricky izolující. Vyrovnává i velké odchylky, malá excentrická reakční síla. Provedení s fixační šrouby (MOR) nebo s upínkou (MOR-C) pro hladkou hřídel. Provedení (MOR-K / MOR-KC) pro hřídel s drážkou. Průměry vrtání pro hřídel od 1 do 38 mm.

  • vnější průměr MOR: 6 mm – 68 mm
  • vnější průměr MOR-C: 12 mm – 68 mm
  • vnější průměr MOR-K / MOR-CK: 15 mm – 68 mm
  • délka MOR: 8,4 mm – 77 mm
  • délka MOR-C: 19 mm – 77 mm
  • délka MOR-K: 16 mm – 77 mm
  • délka MOR-CK: 21,2 mm – 77 mm
  • průměr vrtání pro hřídel MOR: 1 mm – 38 mm
  • průměr vrtání pro hřídel MOR-C: 3 mm – 35 mm
  • průměr vrtání pro hřídel MOR-K: 6 mm – 38 mm
  • průměr vrtání pro hřídel MOR-CK: 6 mm – 35 mm
  • maximální otáčky MOR: 9000 rpm – 100000 rpm
  • maximální otáčky MOR-C: 9000 rpm – 52000 rpm
  • maximální otáčky MOR-K / MOR-CK: 9000 rpm – 42000 rpm
  • jmenovitý kroutící moment MOR: 0,2 Nm – 80 Nm
  • jmenovitý kroutící moment MOR-C: 12 Nm – 80 Nm
  • jmenovitý kroutící moment MOR-K
  • jmenovitý kroutící moment MOR-CK: 0,2 Nm – 80 Nm
  • maximální kroutící moment MOR: 0,4 Nm – 160 Nm
  • maximální kroutící moment MOR-C: 2 Nm – 160 Nm
  • maximální kroutící moment MOR-K: 3,2 Nm – 160 Nm
  • maximální kroutící moment MOR-CK: 3,2 Nm – 160 Nm
  • inerciální moment MOR: 2,2 x 10-9 kgm2 – 3,7 x 10-4 kgm²
  • inerciální moment MOR-C: 6,6 x 10-8 kgm2 – 3,3 x 10-4 kgm²
  • inerciální moment MOR-K: 1,4 x 10-7 kgm2 – 3,3 x 10-4 kgm²
  • inerciální moment MOR-CK: 1,8 x 10-7 kgm2 – 3,3 x 10-4 kgm²
  • statická torzní tuhost: 80 Nm/rad – 6400 Nm/rad
  • maximální úhlová odchylka: 3°

Katalog

Řada MOM

Oldhamova pružná spojka pro motory. Vysoký přenášený kroutící moment a vysoká torzní tuhost. Dlouhý interval údržby díky postupnému uvolňování maziva za chodu. Provedení s fixační šrouby (MOM) nebo s upínkou (MOM-C) pro hladkou hřídel. Provedení (MOM-K / MOM-CK) pro hřídel s drážkou. Průměry vrtání pro hřídel od 3 do 42 mm.

  • vnější průměr MOM: 12 mm – 70 mm
  • vnější průměr MOM-C: 15 mm – 70 mm
  • vnější průměr MOM-K / MOM-CK: 15 mm – 70 mm
  • délka MOM: 15 mm – 58,6 mm
  • délka MOM-C: 19 mm – 68,6 mm
  • délka MOM-K: 16,6 mm – 58,6 mm
  • délka MOM-CK: 19 mm – 68,6 mm
  • průměr vrtání pro hřídel MOM: 3 mm – 42 mm
  • průměr vrtání pro hřídel MOM-C: 3 mm – 35 mm
  • průměr vrtání pro hřídel MOM-K / MOM-CK: 6 mm – 35 mm
  • maximální otáčky: 2000 rpm
  • jmenovitý kroutící moment MOM: 2,7 Nm – 176 Nm
  • jmenovitý kroutící moment MOM-C / MOM-K / MOM-CK: 3,3 Nm – 176 Nm
  • maximální kroutící moment MOM: 5,4 Nm – 352 Nm
  • maximální kroutící moment MOM-C / MOM-K / MOM-CK: 6,6 Nm – 352 Nm
  • inerciální moment MOM: 2,0 x 10-7 kgm2 – 8,9 x 10-4 kgm²
  • inerciální moment MOM-C: 6,2 x 10-7 kgm2 – 1,0 x 10-3 kgm²
  • inerciální moment MOM-K: 5,7 x 10-7 kgm2 – 9,3 x 10-4 kgm²
  • inerciální moment MOM-CK: 6,1 x 10-7 kgm2 – 1,0 x 10-3 kgm²
  • statická torzní tuhost MOM: 420 Nm/rad – 46000 Nm/rad
  • statická torzní tuhost MOM-C / MOM-K / MOM-CK: 870 Nm/rad – 46000 Nm/rad
  • maximální laterální odchylka: 0,3 mm – 1,4 mm
  • maximální úhlová odchylka: 2°

Katalog

Řada MOL

Oldhamova standardní pružná spojka pro motory. Elektricky izolující. Vyrovnává i velké odchylky, malá excentrická reakční síla. Provedení s fixační šrouby (MOL) nebo s upínkou (MOL-C). Průměry vrtání pro hřídel od 3 do 25 mm.

  • vnější průměr: 16 mm – 63 mm
  • délka MOL: 18 mm – 46,6 mm
  • délka MOL-C: 29 mm – 70,6 mm
  • průměr vrtání pro hřídel MOL: 3 mm – 25 mm
  • průměr vrtání pro hřídel MOL-C: 5 mm – 25 mm
  • maximální otáčky: 2000 rpm
  • jmenovitý kroutící moment: 0,7 Nm – 36 Nm
  • maximální kroutící moment MOL: 1,4 Nm – 72 Nm
  • inerciální moment MOL: 3,2 x 10-7 kgm2 – 2,2 x 10-4 kgm²
  • inerciální moment MOL-C: 5,8 x 10-7 kgm2 – 3,7 x 10-4 kgm²
  • statická torzní tuhost: 31 Nm/rad – 1900 Nm/rad
  • maximální laterální odchylka: 1 mm – 4 mm
  • maximální úhlová odchylka: 3°

Katalog

Řada MOS

Oldhamova zkrácená pružná spojka pro motory. Elektricky izolující. Vyrovnává i velké odchylky, malá excentrická reakční síla. Provedení s fixační šrouby (MOS) nebo s upínkou (MOS-C). Průměry vrtání pro hřídel od 1 do 14 mm.

  • vnější průměr MOS: 8 mm
  • vnější průměr MOS-C: 12 mm – 32 MM
  • délka MOS: 4,8 mm
  • délka MOS-C: 5 mm – 10 mm
  • průměr vrtání pro hřídel MOS: 1 mm – 3 mm
  • průměr vrtání pro hřídel MOS-C: 3 mm – 14 mm
  • maximální otáčky MOS: 78000 rpm
  • maximální otáčky MOS-C: 19000 rpm – 52000 rpm
  • jmenovitý kroutící moment MOS: 0,08 Nm
  • jmenovitý kroutící moment MOS-C: 0,2 Nm – 2,8 Nm
  • maximální kroutící moment MOS: 0,16 Nm
  • maximální kroutící moment MOS-C: 0,4 Nm – 5,6 Nm
  • inerciální moment MOS: 1,2 x 10-8
  • inerciální moment MOS-C: 7,1 x 10-8 kgm2 – 7,3 x 10-6 kgm²
  • statická torzní tuhost MOS: 2 Nm/rad
  • statická torzní tuhost MOS-C: 9 Nm/rad – 190 Nm/rad
  • maximální laterální odchylka MOS: 0,5 mm
  • maximální laterální odchylka MOS-C: 0,6 mm – 2 mm
  • maximální úhlová odchylka: 2°

Katalog

Řada MSXP

Pružná pérová spojka vyrobená z jednoho kusu pryskyřice. Pro FPD stroje a výrobu polovodičů. Elektricky izoluje propojované hřídele. Dostupné i provedení z nerezové oceli se štěrbinou. Vhodná pro čisté prostory, odolná vůči vakuu a vysokým teplotám. Průměry vrtání pro hřídel od 6 do 15 mm.

  • vnější průměr: 25 mm – 36 mm
  • délka: 25 mm – 35 mm
  • průměr vrtání pro hřídel: 5/8 mm – 15/15 mm
  • maximální otáčky: 17000 rpm – 25000 rpm
  • jmenovitý kroutící moment: 0,7 Nm – 1,5 Nm
  • inerciální moment: 3,0 x 10-7 kgm2 – 1,8 x 10-6 kgm²
  • statická torzní tuhost: 110 Nm/rad – 280 Nm/rad
  • maximální laterální odchylka: 0,05 mm
  • maximální osová odchylka: ±0,1 mm
  • maximální úhlová odchylka: 0,5°

Katalog

Řada MOHS

Oldhamova pružná spojka. Pro FPD stroje a výrobu polovodičů. Elektricky izoluje propojované hřídele. Vhodná pro čisté prostory, odolná vůči vakuu a vysokým teplotám. Průměry vrtání pro hřídel od 5 do 14 mm.

  • vnější průměr: 19 mm – 31,7 mm
  • délka: 22,1 mm – 33,3 mm
  • průměr vrtání pro hřídel: 5 mm – 14 mm
  • maximální otáčky: 900 rpm
  • jmenovitý kroutící moment: 0,4 Nm – 2,2 Nm
  • inerciální moment: 1,4 x 10-6 kgm2 – 1,6 x 10-5 kgm²
  • statická torzní tuhost: 160 Nm/rad – 600 Nm/rad
  • maximální laterální odchylka: 1,3 mm – 2 mm
  • maximální úhlová odchylka: 2°

Katalog

Řada MOP

Oldhamova pružná spojka. Pro FPD stroje a výrobu polovodičů. Elektricky izoluje propojované hřídele. Vhodná pro čisté prostory, odolná vůči vakuu a vysokým teplotám. Průměry vrtání pro hřídel od 5 do 14 mm.

  • vnější průměr: 20 mm – 32 mm
  • délka: 22,1 mm – 33,3 mm
  • průměr vrtání pro hřídel: 5 mm – 14 mm
  • maximální otáčky: 1900 rpm – 31000 rpm
  • jmenovitý kroutící moment: 0,7 Nm – 2,8 Nm
  • inerciální moment: 7,4 x 10-7 kgm2 – 7,3 x 10-6 kgm²
  • statická torzní tuhost: 93 Nm/rad – 350 Nm/rad
  • maximální laterální odchylka: 1,3 mm – 2 mm
  • maximální úhlová odchylka: 2°

Katalog

Řada XRP

Velmi přesná tuhá svěrná spojka pro enkodéry, servomotory a krokové motory s nulovým mrtvým chodem. Průměry vrtání pro hřídel od 5 do 15 mm.

  • vnější průměr: 16 mm – 39 mm
  • délka: 20 mm – 48 mm
  • průměr vrtání pro hřídel: 5 mm – 15 mm
  • maximální otáčky: 16000 rpm – 39000 rpm
  • jmenovitý kroutící moment: 1 Nm – 10 Nm
  • inerciální moment: 3,1 x 10-7 kgm2 – 3,9 x 10-5 kgm²

Katalog

Řada MRG-MRGS

Tuhá spojka se stavěcími šrouby pro servomotory a krokové motory s nulovým mrtvým chodem, vysokým kroutícím momentem a vysokou torzní tuhostí. Vyrobeno z hliníkové slitiny (MRG / MRG-C / MRG-W) nebo nerezové oceli (MRGS / MRGS-C / MRGS-W) odolné vůči korozi. Provedení s fixačními šrouby (MRG / MRGS), upínkou (MRGS-C / MRGS-C) nebo štěrbinou (MRGS-W / MRGS-W). Průměry vrtání pro hřídel od 3 do 32 mm.

  • vnější průměr: 16 mm – 65 mm
  • délka: 24 mm – 65 mm
  • průměr vrtání pro hřídel MRG: 3 mm – 32 mm
  • průměr vrtání pro hřídel MRGS: 5 mm – 32 mm
  • průměr vrtání pro hřídel MRG-C / MRGS-C / MRG-W / MRGS-W: 5 mm – 30 mm
  • maximální otáčky: 9000 rpm – 39000 rpm
  • jmenovitý kroutící moment MRG / MRG-C / MRG-W: 1 Nm – 35 Nm
  • jmenovitý kroutící moment MRGS / MRGS-C / MRGS-W: 0,3 Nm – 7 Nm
  • inerciální moment MRG: 4,4 x 10-7 kgm2 – 2,9 x 10-4 kgm²
  • inerciální moment MRGS: 1,2 x 10-6 kgm2 – 8,4 x 10-4 kgm²
  • inerciální moment MRG-C: 3,0 x 10-7 kgm2 – 2,89 x 10-4 kgm²
  • inerciální moment MRGS-C: 8,0 x 10-7 kgm2 – 8,1 x 10-4 kgm²
  • inerciální moment MRG-W: 3,2 x 10-7 kgm2 – 2,7 x 10-4 kgm²
  • inerciální moment MRGS-W: 8,2 x 10-7 kgm2 – 7,7 x 10-4 kgm²

Katalog

Řada MLR-MLRS

Prodloužená tuhá svěrná spojka pro servomotory a krokové motory. Nulový mrtvý chod, vysoký kroutící moment a vysoká torzní tuhost. Vyrobeno z hliníkové slitiny (MLR-C / MLR-V) nebo nerezové oceli (MLRS-C / MLRS-V) odolné vůči korozi. Provedení s upínkou (MLR-C / MLRS-C) nebo jednostrannou štěrbinou (MLR-V / MLRS-V). Průměry vrtání pro hřídel od 5 do 15 mm.

  • vnější průměr: 16 mm – 32 mm
  • délka: 22 mm – 40 mm
  • průměr vrtání pro hřídel MLR-C / MLRS-C: 5 mm – 15 mm
  • průměr vrtání pro hřídel MLR-V / MLRS-V: 6 mm – 15 mm
  • maximální otáčky: 19000 rpm – 39000 rpm
  • jmenovitý kroutící moment MLR-C / MLR-V: 1 Nm – 10 Nm
  • jmenovitý kroutící moment MLRS-C / MLRS-V: 0,3 Nm – 2 Nm
  • inerciální moment MLR-C: 3,4 x 10-7 kgm2 – 1,0 x 10-5 kgm²
  • inerciální moment MLRS-C: 8,9 x 10-7 kgm2 – 2,7 x 10-5 kgm²
  • inerciální moment MLR-V: 3,5 x 10-7 kgm2 – 1,0 x 10-5 kgm²
  • inerciální moment MLRS-V: 9,1 x 10-7 kgm2 – 2,8 x 10-5 kgm²

Katalog

Řada XHW-XHW-L

Pružná disková spojka z nerezové oceli pro servomotory a krokové motory. Vyrovnává excentricitu a úhlové odchylky os. Nulový mrtvý chod, vysoký kroutící moment a vysoká torzní tuhost. Standardní (XHW) a prodloužené provedení (XHW-L). Průměry vrtání pro hřídel od 3 do 50 mm.

  • vnější průměr XHW: 15 mm – 98 mm
  • vnější průměr XHW-L: 19 mm – 39 mm
  • délka XHW: 21,6 mm – 104 mm
  • délka XHW-L: 34 mm – 55 mm
  • průměr vrtání pro hřídel XHW: 3 mm – 50 mm
  • průměr vrtání pro hřídel XHW-L: 3 mm – 20 mm
  • maximální otáčky XHW: 6400 rpm – 42000 rpm
  • maximální otáčky XHW-L: 16000 rpm – 33000 rpm
  • jmenovitý kroutící moment XHW: 0,6 Nm – 280 Nm
  • jmenovitý kroutící moment XHW-L: 1,5 Nm – 12 Nm
  • inerciální moment XHW: 3,0 x 10-7 kgm2 – 2,6 x 10-3 kgm²
  • inerciální moment XHW-L: 1,2 x 10-6 kgm2 – 3,4 x 10-5 kgm²
  • statická torzní tuhost XWH: 100 Nm/rad – 47000 Nm/rad
  • statická torzní tuhost XHW-L: 300 Nm/rad – 4700 Nm/rad
  • maximální laterální odchylka XHW: 0,1 – 0,5 mm
  • maximální laterální odchylka XHW-L: 0,25 – 0,4 mm
  • maximální osová odchylka XHW: ±0,2 mm – ±1,3 mm
  • maximální osová odchylka XHW-L: ±0,2 mm – ±0,5 mm
  • maximální úhlová odchylka XHW: 1,4° – 2°
  • maximální úhlová odchylka XHW-L: 2°

Katalog

Řada XHS

Pružná disková spojka z nerezové oceli pro servomotory a krokové motory. Vyrovnává excentricitu a úhlové odchylky os. Nulový mrtvý chod, vysoký kroutící moment a vysoká torzní tuhost. Zkrácené provedení. Průměry vrtání pro hřídel od 3 do 50 mm.

  • vnější průměr: 15 mm – 98 mm
  • délka: 15,8 mm – 69 mm
  • průměr vrtání pro hřídel: 3 mm – 50 mm
  • maximální otáčky: 6400 rpm – 42000 rpm
  • jmenovitý kroutící moment: 0,6 Nm – 280 Nm
  • inerciální moment: 2,2 x 10-7 kgm2 – 1,7 x 10-3 kgm²
  • statická torzní tuhost: 110 Nm/rad – 52000 Nm/rad
  • maximální laterální odchylka: 0,01 – 0,02 mm
  • maximální osová odchylka: ±0,1 mm – ±0,65 mm
  • maximální úhlová odchylka: 0,7° – 1°

Katalog

Řada XBWS

Pružná disková spojka z nerezové oceli pro servomotory a krokové motory. Standardní provedení. Nulový mrtvý chod, vysoká torzní tuhost, odolná vůči korozi. Standardní (XHW) a prodloužené provedení (XHW-L). Průměry vrtání pro hřídel od 3 do 28 mm.

  • vnější průměr: 15 mm – 56 mm
  • délka: 22 mm – 60,4 mm
  • průměr vrtání pro hřídel: 3 mm – 28 mm
  • maximální otáčky: 11000 rpm – 42000 rpm
  • jmenovitý kroutící moment: 0,42 Nm – 14 Nm
  • inerciální moment: 5,0 x 10-7 kgm2 – 2,9 x 10-4 kgm²
  • statická torzní tuhost: 300 Nm/rad – 10000 Nm/rad
  • maximální laterální odchylka: 0,05 – 0,3 mm
  • maximální osová odchylka: ±0,2 mm – ±0,8 mm
  • maximální úhlová odchylka: 2°

Katalog

Řada XBSS

Pružná disková spojka z nerezové oceli pro servomotory a krokové motory. Zkrácené provedení. Nulový mrtvý chod, vysoká torzní tuhost, odolná vůči korozi. Standardní (XHW) a prodloužené provedení (XHW-L). Průměry vrtání pro hřídel od 3 do 28 mm.

  • vnější průměr: 15 mm – 56 mm
  • délka: 16 mm – 43,2 mm
  • průměr vrtání pro hřídel: 3 mm – 28 mm
  • maximální otáčky: 11000 rpm – 42000 rpm
  • jmenovitý kroutící moment: 0,42 Nm – 14 Nm
  • inerciální moment: 2,3 x 10-7 kgm2 – 1,4 x 10-4 kgm²
  • statická torzní tuhost: 500 Nm/rad – 15000 Nm/rad
  • maximální laterální odchylka: 0,02 mm
  • maximální osová odchylka: ±0,1 mm – ±0,4 mm
  • maximální úhlová odchylka: 0,5° – 1°

Katalog

Řada MDW-MDS

Pružná disková spojka pro servomotory a krokové motory. Disk z nerezové oceli umožňuje vyrovnání excentricity, úhlové odchylky a mrtvého chodu. Provedení s jedním (MDS) nebo dvěma (MDW) disky. Průměry vrtání pro hřídel od 4 do 30 mm.

  • vnější průměr: 19 mm – 63 mm
  • délka MDW: 27 mm – 61 mm
  • délka MDS: 20 mm – 46 mm
  • průměr vrtání pro hřídel: 4 mm – 30 mm
  • maximální otáčky: 10000 rpm – 33000 rpm
  • jmenovitý kroutící moment: 0,7 Nm – 12,5 Nm
  • inerciální moment MDW: 8,7 x 10-7 kgm2 – 2,1 x 10-4 kgm²
  • inerciální moment MDS: 6,3 x 10-7 kgm2 – 1,7 x 10-4 kgm²
  • statická torzní tuhost MDW: 200 Nm/rad – 3000 Nm/rad
  • statická torzní tuhost MDS: 280 Nm/rad – 4200 Nm/rad
  • maximální laterální odchylka MDW: 0,12 – 0,15 mm
  • maximální laterální odchylka MDS: 0,02 mm
  • maximální osová odchylka MDW: ±0,5 mm
  • maximální osová odchylka MDS: ±0,2 mm
  • maximální úhlová odchylka MDW: 1,5°
  • maximální úhlová odchylka MDS: 0,7°

Katalog

Řada XUT

Pružná spojka s křížovým kloubem. Pro servomotory a krokové motory. Vysoká absorpce torzních vibrací. Průměry vrtání pro hřídel od 3 do 20 mm.

  • vnější průměr: 15 mm – 40 mm
  • délka: 18 mm – 40 mm
  • průměr vrtání pro hřídel: 3 mm – 20 mm
  • maximální otáčky: 15000 rpm – 42000 rpm
  • jmenovitý kroutící moment: 0,3 Nm – 6 Nm
  • inerciální moment: 2,3 x 10-7 kgm2 – 2,6 x 10-5 kgm²
  • statická torzní tuhost: 200 Nm/rad – 2300 Nm/rad
  • maximální laterální odchylka: 0,2 mm
  • maximální úhlová odchylka: 1°

Katalog

Odkazy a dokumenty

  • Produktový vyhledávač Lika

Katalogové listy Couplicon

  • Spojky k enkodérům a servům – řada PAN, PGF, Eng. [PDF; 0,4 MB]
  • Spojky k enkodérům a servům – řada XGT2 – XGL2, Eng. [PDF; 0,58 MB]
  • Spojky k enkodérům a servům – řada XGS2, Eng. [PDF; 0,56 MB]
  • Spojky k enkodérům a servům – řada XGT, Eng. [PDF; 1,03 MB]
  • Spojky k enkodérům a servům – řada XGS, Eng. [PDF; 0,18 MB]
  • Spojky k enkodérům a servům – řada XGL, Eng. [PDF; 0,11 MB]
  • Spojky k enkodérům a servům – řada MST – MSTS, Eng. [PDF; 0,23 MB]
  • Spojky k enkodérům a servům – řada MWS – MWSS, Eng. [PDF; 0,2 MB]
  • Spojky k enkodérům a servům – řada MSXP-C-W-SP, Eng. [PDF; 0,43 MB]
  • Spojky k enkodérům a servům – řada MJC, Eng. [PDF; 0,43 MB]
  • Spojky k enkodérům a servům – řada MJS, Eng. [PDF; 0,24 MB]
  • Spojky k enkodérům a servům – řada MJB, Eng. [PDF; 0,11 MB]
  • Spojky k enkodérům a servům – řada MSX, Eng. [PDF; 0,12 MB]
  • Spojky k enkodérům a servům – řada MBB, Eng. [PDF; 0,11 MB]
  • Spojky k enkodérům a servům – řada MFB – MFBS, Eng. [PDF; 0,11 MB]
  • Spojky k enkodérům a servům – řada MWBS, Eng. [PDF; 0,22 MB]
  • Spojky k enkodérům a servům – řada MSF, Eng. [PDF; 0,17 MB]
  • Spojky k enkodérům a servům – řada XSTS – XWSS, Eng. [PDF; 0,14 MB]
  • Spojky k enkodérům a servům – řada MHW – MHS, Eng. [PDF; 0,17 MB]
  • Spojky k enkodérům a servům – řada MOR, Eng. [PDF; 0,43 MB]
  • Spojky k enkodérům a servům – řada MOM, Eng. [PDF; 0,32 MB]
  • Spojky k enkodérům a servům – řada MOL, Eng. [PDF; 0,16 MB]
  • Spojky k enkodérům a servům – řada MOS, Eng. [PDF; 0,15 MB]
  • Spojky k enkodérům a servům – řada MSXP, Eng. [PDF; 0,12 MB]
  • Spojky k enkodérům a servům – řada MOHS, Eng. [PDF; 0,12 MB]
  • Spojky k enkodérům a servům – řada MOP, Eng. [PDF; 0,12 MB]
  • Spojky k enkodérům a servům – řada XRP, Eng. [PDF; 0,12 MB]
  • Spojky k enkodérům a servům – řada MRG, MRGS, Eng. [PDF; 0,2 MB]
  • Spojky k enkodérům a servům – řada MLR, MLRS, Eng. [PDF; 0,27 MB]
  • Spojky k enkodérům a servům – řada XHW, XHW-L, Eng. [PDF; 0,17 MB]
  • Spojky k enkodérům a servům – řada XHS, Eng. [PDF; 0,15 MB]
  • Spojky k enkodérům a servům – řada XBWS, Eng. [PDF; 0,11 MB]
  • Spojky k enkodérům a servům – řada XBSS, Eng. [PDF; 0,11 MB]
  • Spojky k enkodérům a servům – řada MDW, MDS, Eng. [PDF; 0,19 MB]
  • Spojky k enkodérům a servům – řada XUT, Eng. [PDF; 0,11 MB]

Přehledný katalogový list Lika

  • Spojky k enkodérům a servům – řada PAN, PGF, MST, MSTS, MSX, MOL, MOS, MSF, MFB, MFBS, MDW, MDS, XBQ, Eng. [PDF; 0,11 MB]

Spojky Couplicon k enkodérům a servomotorům - ukázky

Pružné spojky Couplicon v širokém výběru

Kontakt

AMTEK, spol. s r.o.
Řípská 11f, 627 00 Brno - Slatina Česká republika
e-mail: amtek@amtek.cz
  • Více kontaktů
Copyright © 2018 AMTEK, spol. s r. o.
Provozováno na m@gnetpro | Cookies

  • Pracovní příležitosti
  • Firemní brožura
  • Mapa webu
  • E-shop
  • LinkedIn
  • Facebook
  • YouTube
  • E-shop
  • Produkty
    • Výkonové polovodiče
    • Frekvenční měniče
    • Servoměniče
    • Servomotory
    • Řídicí systémy
    • AS-interface
    • Decentralizované pohony
    • Procesní instrumentace
    • HMI panely, displeje, ovladače a identifikace
    • Průmyslové senzory
      • Optoelektronické senzory
      • Senzory s vláknovou optikou
      • Senzory barev a povrchů
      • Vidlicové světelné závory
      • Úhlové světelné závory
      • Rámové a kruhové světelné závory
      • Měřící a monitorovací světelné mříže
      • Indukční kruhové a příložné průletové senzory
      • Senzory indukční a kapacitní
      • Laserové senzory vzdálenosti
      • Ultrazvukové senzory
      • Senzory etiket
      • Senzory pohybu
      • Senzory hladiny
      • Senzory kontaktu a vibrací
      • Senzory radarové
      • Senzory pro pneumatické válce
      • Senzory pro chapače
      • Senzory magnetického pole
      • Jazýčkové senzory
      • Hallovy senzory
      • Příslušenství k senzorům
      • Enkodéry
        • Enkodéry rotační inkrementální optické s plnou hřídelí
        • Enkodéry rotační inkrementální optické s dutou hřídelí
        • Enkodéry rotační inkrementální magnetické
        • Enkodéry rotační absolutní-Ethernet
        • Enkodéry rotační absolutní-SSI a BISS
        • Enkodéry rotační absolutní-CAN a Device Net
        • Enkodéry rotační absolutní-Profibus
        • Enkodéry rotační absolutní-Modbus RTU_RS485
        • Enkodéry rotační absolutní-analogový výstup
        • Enkodéry rotační absolutní-bitový paralelní výstup
        • Enkodéry rotační bezložiskové
        • Enkodéry lankové
        • Enkodéry lineární inkrementální
        • Enkodéry lineární absolutní
        • Snímače náklonu
        • Displeje k enkodérům
        • Interface a převodníky k enkodérům
        • Spojky k enkodérům a servům
        • Příslušenství k enkodérům
        • OEM a zákaznické enkodéry
    • Strojové vidění
    • Identifikace
    • Osvětlení pro stroje a strojové vidění
    • Bezpečnostní prvky
    • HMI tlačítka, indikátory a malé prvky
    • Koncové, polohové a řadové spínače
    • Jazýčkové spínače a relé
    • Napájecí technika
    • Laserové značení
    • Hliníkový profilový systém, jednoúčelové stroje a zařízení
    • Paměťová řešení pro průmysl
  • Výrobci
  • Novinky
  • O nás
  • Kontakty
