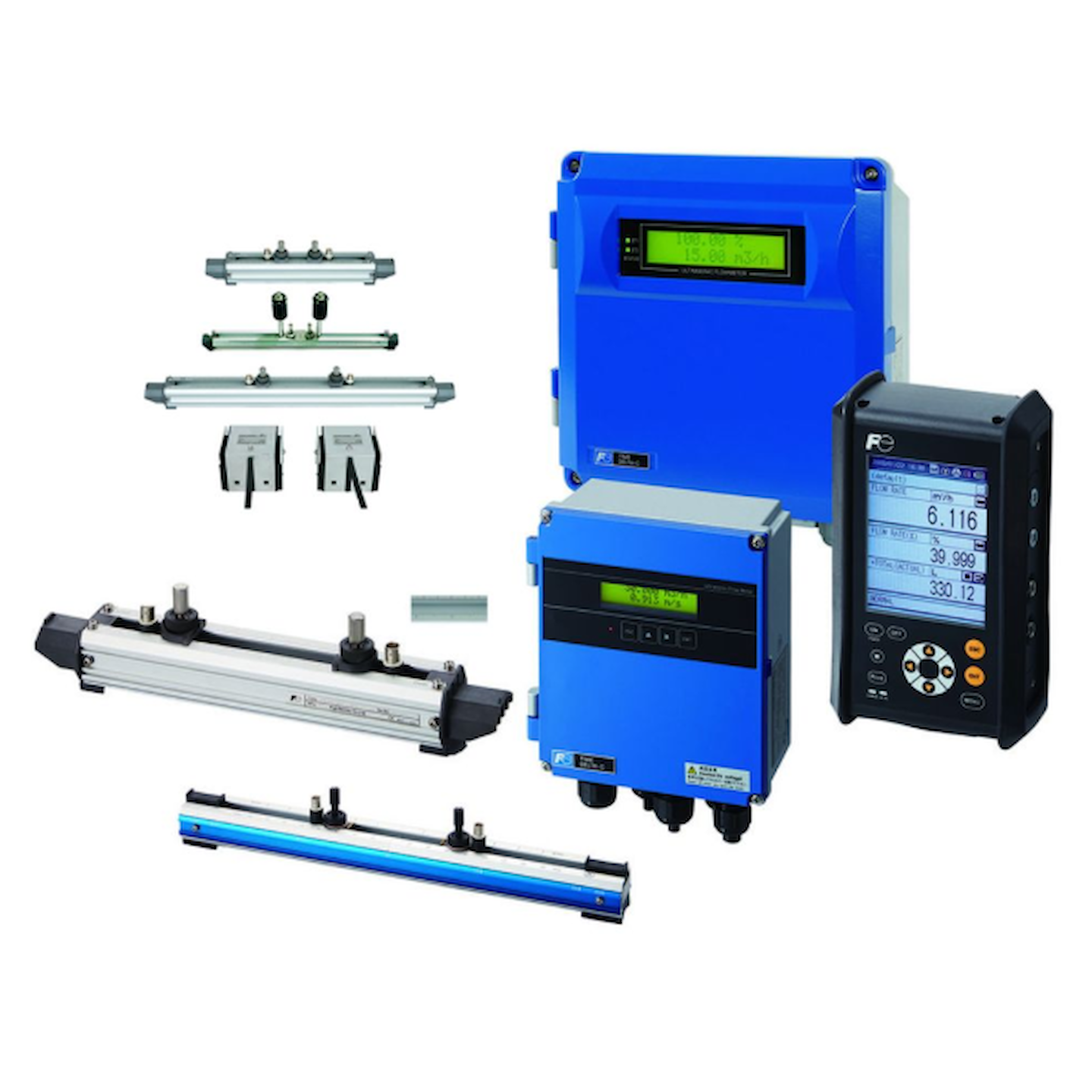

Ultrazvukové průtokoměry fixní

Fixní příložné ultrazvukové průtokoměry

Inovativní ultrazvukové průtokoměry Fuji jsou zvláště vhodné pro měření průtoku vody i jiných kapalin, a to i nevodivých při teplotách od -40 do +200 oC. Průtok je měřen příložnými snímači umístěnými vně potrubí na základě doby šíření ultrazvuku v kapalině. Uplatní se v systémech zásobování vodou, odpadních systémech, teplárnách,  elektrárnách a dalších oblastech průmyslu. Jejich nasazení přispívá ke snížení spotřeby energie a výrobních nákladů.

Nové typy snímačů s pokročilým systémem měření potlačujícím vliv bublin a lepším poměrem signál šum zaručují vysokou přesnost až ±1%.

Ultrazvukový průtokoměr - princip a uspořádání snímačů

procesni instrumentace ultraz prut vestavne sch2 big Průtok je měřen metodou rozdílu  času průchodu ultrazvukových vln v potrubí v paralelních svazcích. Průtok media v potrubí se detekuje s přesností až +- 1% rozsahu.

Elektronika na bázi 32 bitového mikroprocesoru zajišťuje kromě vysoké přesnosti a krátké doby odezvy (méně než 1 sekunda) i velmi dobrou odolnost vůči vlivu vzduchových bublinek v kapalině (systém ABM) a změnám tlaku a teploty kapaliny..

Příklady aplikací fixních ultrazvukových průtokoměrů


  • zásobování vodou a odpadní systémy – zjišťování úniku vody a detekce směru toku v potrubí
  • teplárny a elektrárny – měření průtoku vody přiváděné do ohřívače, v cirkulačních pumpách kondenzátu a oleje v turbíně
  • termální stanice – měření množství extrahované vody
  • potravinářský průmysl – měření průtoku suroviny a vody na mytí
  • ocelárny a chemický průmysl – průtok odčerpávané vody
  • ostatní oblasti průmyslu – měření průtoku všech homogenních kapalin schopných vést ultrazvuk (užitková voda, odpadní voda, průmyslová voda, mořská voda, čistá voda, voda pro zavlažování, oleje atd.)

Příložné ultrazvukové průtokoměry

Kompaktní a lehké průtokoměry skládající se ze snímačů přiložených na potrubí a externího číslicového konvertoru. Vhodné pro měření průtoku vody, alkoholu, mléka, etanolu.

Řada M-Flow PW

procesni instrumentace ultrazvukove prutokomery fixni

Vlastnosti

  • průměry podtrubí od DN25 do DN1200
  • měření průtoku v obou směrech od -10 do +10 m/s
  • vysoká přesnost: +- 1,5% rozsahu
  • rychlá doba odezvy: < 0,2 s
  • výstupní signál: 4 - 20 mA, pulsní výstup, výstup alarmu
  • komunikační protokol: RS-485 MODBUS

Specifikace

  • rozsah rychlostí průtoku: 0 až +- 0,3  ...  +- 10 m/s
  • přesnost: +- 1,0% rozsahu pro rychlosti >= 2 m/s
  • okolní teplota: -20 až +60 oC (dle snímače)
  • analogový výstupní signál: 4 - 20 mA
  • digitální výstupy: 2 (celkový průtok, alarm atd.) max 100 pulsů/s
  • sériový komunikační protokol: RS-485 MODBUS (na vyžádání)
  • krytí: IP65
procesni instrumentace ultrazvukove prutokomery fixni

Detektory

  • detektor pro průměr potrubí 25 - 225 mm: FSSA (V typ)
  • detektor pro průměr potrubí 50 - 600 mm: FSSC (V typ)
  • detektor pro průměr potrubí 600 - 1200 mm: FSSC (Z typ)
procesni instrumentace ultrazvukove prutokomery fixni

Ovládání z externího panelu

    Displej a vestavěná klávesnice umožňují uživateli konfigurovat a zobrazovat veškeré parametry. Ovládací menu jsou dostupná v několika jazycích (angličtina, francouzština, němčina, španělština, japonština).
procesni instrumentace ultrazvukove prutokomery fixni

Konfigurace pomocí PC

  • připojení RS-485 MODBUS
  • nastavení interních parametrů M-Flow PW
  • ukládání a nahrání parametrů a konfigurace
  • užitečné doplňkové funkce (záznam, osciloskopické zobrazení průběhů, funkce pro údržbu, atd.)

Možnost zapůjčení vzorové měřící sady u firmy AMTEK!

procesni instrumentace ultrazvukove prutokomery presnosne funkce Všechny komponenty ultrazvukového průtokoměru jsou uloženy v robustním transportním kufříku.

Přístroj si můžete u firmy Amtek zapůjčit, nebo si nechat provést od firmy Amtek vlastní měření. Pro zákazníky, kteří nevyužijí vyhodnocovací jednotku napájenou z baterie, nabízíme také cenově velmi výhodnou sestavu v přenosném kufříku.

Řada TIME DELTA-C

Externí digitální konvertor pro snímače přiložené z vnější strany potrubí.
procesni instrumentace ultrazvukove prutokomery fixni

Vlastnosti

  • měření průtoku v obou směrech od -32 do +32 m/s
  • vysoká přesnost: +- 1,0% rozsahu
  • rychlá doba odezvy: < 0,2 s
  • výstupní signál: 4 - 20 mA, pulsní výstup, výstup alarmu
  • okolní teplota: -20 až +55 oC
  • napájení: 100 - 240 V st, 50/60 Hz, nebo 20-30 V ss
  • pouzdro vysílače: hliníková slitina, krytí IP66 / na přání IP67
  • komunikační protokol: RS-485 MODBUS

Detektory pro různé průměry potrubí

  • detektor FSSA (V): vnitřní průměr 25 - 225 mm
  • detektor FSSC (V): vnitřní průměr 50 - 600 mm
  • detektor FSSC (Z): vnitřní průměr 600 - 1200 mm
  • detektor FSSD (V): vnitřní průměr 13 - 100 mm
  • detektor FSSE (V nebo Z): vnitřní průměr 200 - 6000 mm
  • detektor FSSH (V nebo Z): vnitřní průměr 50 - 400 mm
procesni instrumentace ultrazvukove prutokomery fixni

Konfigurace a zobrazení parametrů

    Displej a vestavěná klávesnice umožňují uživateli konfigurovat a zobrazovat veškeré parametry. Ovládací menu jsou dostupná v několika jazycích.

Software pro konfiguraci z PC

  • nastavení interních parametrů
  • nahrávání a uložení parametrů konfigurace
  • užitečné funkce pro uživatele(záznam, osciloskop, údržba aj.)

Řada TIME DELTA-C Advanced

Konfigurovatelné průtokoměry s pokročilými funkcemi pro měření průtoku vody i chemických roztoků diferenciální metodou o teplotách -40 až +200 oC.
procesni instrumentace ultrazvukove prutokomery fixni

Vlastnosti

  • externí digitální konvertor
  • měření dvoukanálovým systémem a výpočet úspory energie
  • měření průtoku v obou směrech od -32 do +32 m/s
  • vysoká přesnost: +- 1,0% rozsahu
  • rychlá doba odezvy: < 0,2 s
  • výstupní signál: 4 - 20 mA, pulsní výstup, výstup alarmu (otevřený kolektor)
  • komunikační protokol: RS-485 MODBUS
  • krytí: IP67

Detektory pro různé průměry potrubí

  • shodné s řadou TIME DELTA-C
  • Software pro konfiguraci z PC

    • nastavení interních parametrů
    • nahrávání a uložení parametrů konfigurace
    • užitečné funkce pro uživatele (záznam, osciloskop, údržba aj.)

Pokročilé funkce TIME DELTA-C Advanced:

procesni instrumentace ultrazvukove prutokomery fixni
    Současné měření průtoku dvěma okruhy ve dvou potrubích s jedním vysílačem.
    Tato funkce snižuje náklady v porovnání se standardním dvoukanálovým měřením. Umožňuje zobrazit dva oddělené průtoky, jejich průměr, součet nebo rozdíl (modul MATH v CH3) na dvou výstupech 4 - 20 mA. Funkce TOTAL je dostupná na každém ze tří kanálů (CH1, CH2 a CH3).
procesni instrumentace ultrazvukove prutokomery fixni

Dvoukanálové měření průtoku v jednom potrubí s vysokou přesností

    Dvoukanálová metoda měření průtoku v jednom potrubí zajišťnuje vysokou přesnost při měření:
  • na potrubích s velkým průměrem
  • nestejnorodých kapalin s vysokou viskozitou
  • kapalin s velkým množstvím vzduchových bublin nebo rozptýlených pevných částic
procesni instrumentace ultrazvukove prutokomery fixni

Měření spotřeby energie v systémech ohřevu a chlazení

    Kromě měření průtoku umožňuje tato funkce vypočítat a zobrazit dodávanou i spotřebovanou tepelnou enertgii (v MJ/h, MBTU/h, kWh, MWh atd.).
      Příklady aplikací:
    • klimatizace (měření průtoku vody sloužící pro ohřev a chlazení)
    • topení
    • systémy větrání klimatizace (HVAC)
    • aplikace zaměřené na úsporu energií




Odkazy a dokumenty

Brožury

  • Ultrazvukové průtokoměry pro kapalinu a vzduch, Cz. [PDF; 4,51 MB]
  • Ultrazvukové průtokoměry pro kapaliny a vzduch, Eng. [PDF; 1,4 MB]

Datové listy

  • Ultrazvukový průtokoměr M-Flow PW, Eng.[PDF; 1,33 MB]
  • Ultrazvukový průtokoměr FST, Eng.[PDF; 0,93 MB]
  • Ultrazvukový průtokoměr TIME DELTA-C,Eng.[PDF; 2,43 MB]

Instrukční manuály

  • Ultrazvukové průtokoměry příložné, Cz.  [PDF; 0,68 MB]
  • Ultrazvukový průtokoměr FLR-3, komunikační funkce [PDF; 1,16 MB]

Software

  • Kalkulátor rozteče snímačů [ZIP; 0,03 MB]
  • Software pro TIME DELTA-C [ZIP; 0,03 MB]

Ultrazvukové průtokoměry fixní - ukázky
