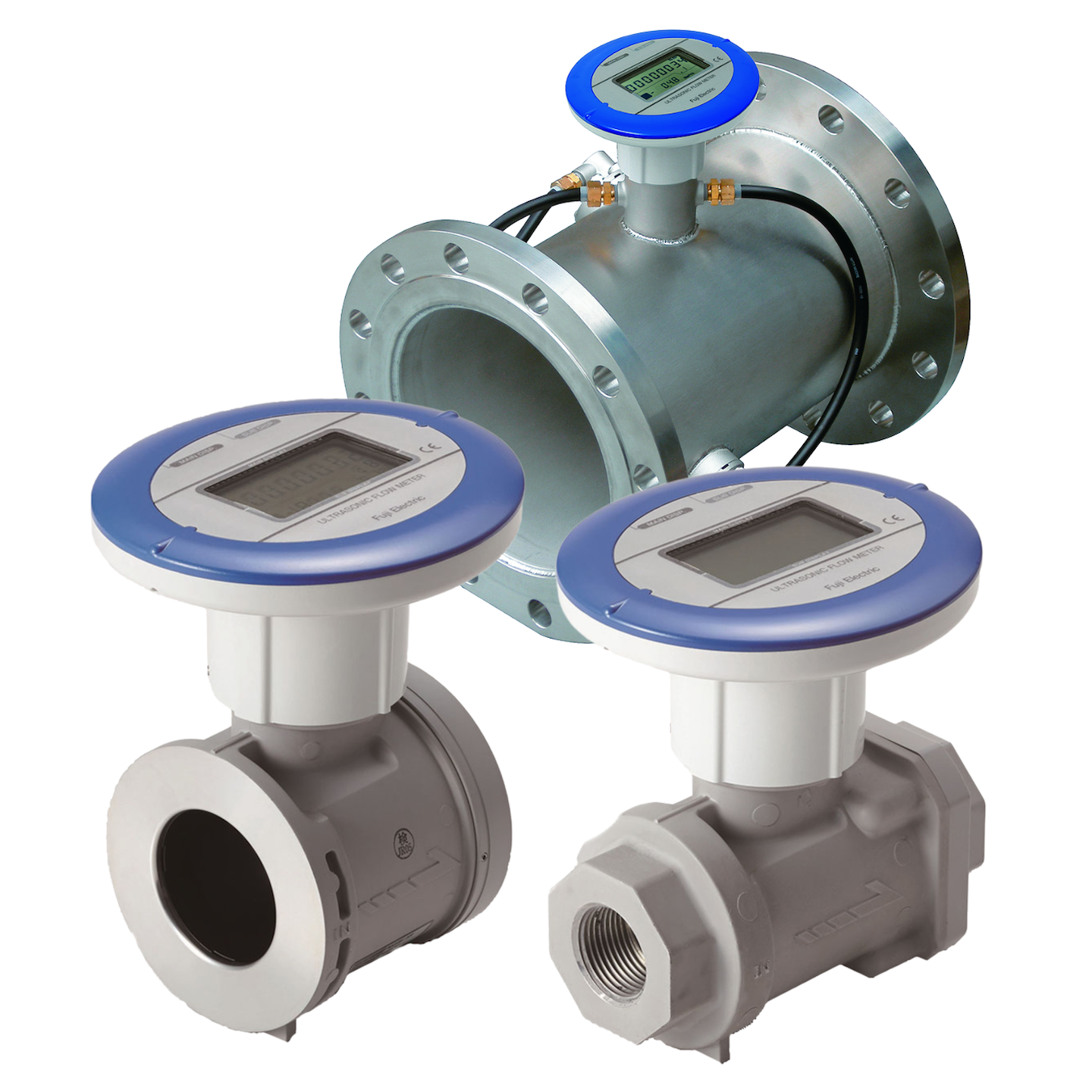

Ultrazvukové průtokoměry pro stlačený vzduch

Základní vlastnosti ultrazvukových průtokoměrů pro stlačený vzduch

• pro průměry potrubí od 25 do 200 mm
• žádné tlakové ztráty díky ultrazvukovému snímači bez pohyblivých částí
• robustní konstrukce necitlivá na oleje
• měření průtoku v obou směrech
• možnost konverze průtoku na průtok za normálních podmínek 273,15 K; 1 bar
• možnost provozu na baterie

Princip měření průtoku ultrazvukovým průtokoměrem Dva ultrazvukové detektory jsou instalovány vzájemně posunuté na protilehlých stranách u vstupu a výstupu průtokoměru. Proudění vzduchu ve směru šipky způsobí časový posun detekce ultrazvukového pulzu odpovídající rychlosti proudění. Tento časový posuv je využit pro výpočet rychlosti průtoku a objemového průtoku. Je možná i konverze hodnot na normální atmosférické podmínky.

Detekce úniku vzduchu ultrazvukovým průtokoměrem Únik vzduchu je možné detekovat průtokem vzduchu při uzavřených ventilech s kompresorem dodávajícím tlakový vzduch.

Parametry průtokoměru FWD

• průměry potrubí 25, 32, 40, 50, 65, 80, 100, 150 a 200 mm

• měřené medium: vzduch (průmyslový), dusík (průměry potrubí 25 - 80 mm)

• teplota media: -10 ⁰C až 60 ⁰C, RH <90%

• pracovní tlak: <1 MPa
• požadavek na přímé připojené potrubí průměru 25 a 32 mm: >20D na vstupní straně a >5D na výstupní straně
• požadavek na přímé připojené potrubí průměru 40 až 200 mm: >10D na vstupní straně a >5D na výstupní straně
• výstupní signál: 4-20 mA ss, pulzní výstup
• napájecí napětí: 24 V ss nebo vestavěná lithium-iontová baterie
• krytí: IP64

• rozsahy průtoku pro jednotlivé průměry potrubí a maximální dosažitelné přesnosti měření jsou uveden v katalogovém listu

Provedení s přírubou pro průměry potrubí 40, 50, 65 a 80 mm příruby JIS10K

Provedení pro velké průměry potrubí pro průměry 100, 150 a 200 mm příruby JIS10K

Provedení se šroubovým spojem pro průměry potrubí 25 a 32 mm připojení pro průměr 25 mm: Rc 1 připojení pro průměr 32 mm: Rc 1,25
