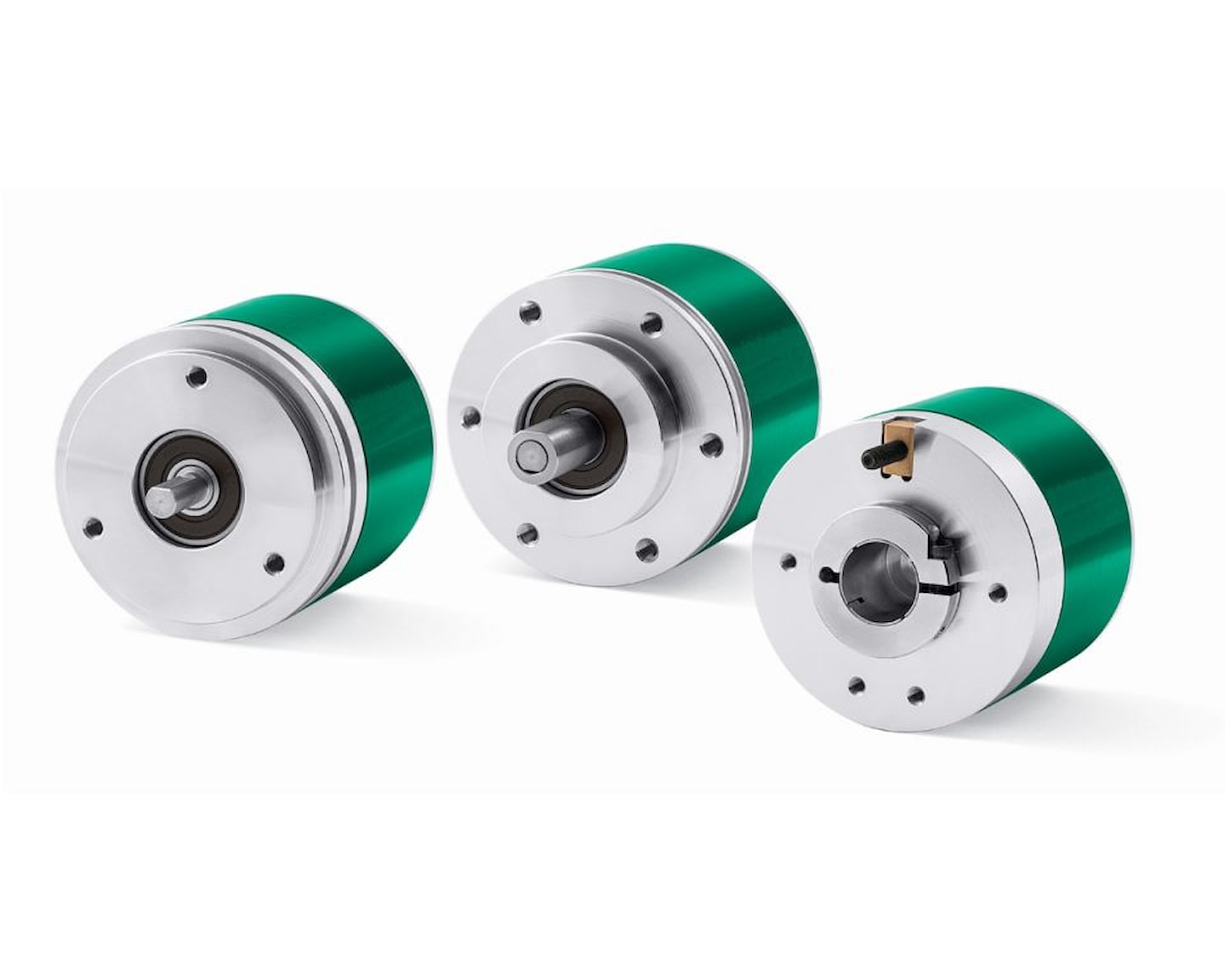

Enkodéry rotační absolutní-bitový paralelní výstup

Přehled typových řad a jejich hlavních parametrů a výhod

Řada IXA1 – IXA2

Robustní a kompaktní snímač. Vhodný pro užitková vozidla. Varianta s jednou nebo dvěma osami snímání. Analogový A/V výstup. Krytí IP67. Široký rozsah pracovních teplot od -40 °C do +85 °C.

Mechanické provedení

rozměry: 49,3 x 77 x 27 mm

Elektrické parametry

snímání náklonu v jedné ose: IXA1
snímání náklonu ve dvou osách: IXA2
měřící rozsah IXA1: 360°
měřící rozsah IXA2 10: ±10°
měřící rozsah IXA2 30: ±30°
měřící rozsah IXA2 60: ±60°
rozlišení: 0,05% měřícího rozsahu
přesnost: ± 0,2° (max. ± 0,5°)
teplotní drift: ±0,008 °C
napájecí napětí: 7 V DC, 30 V DC
napájecí proud: max. 30 mA
napěťový výstup AV1: 0,5 – 4,5 V
proudový výstup AI1: 4 – 20 mA
ochrana výstupu: proti přepólování
připojení: kabel 1 m (jiná délka na vyžádání)
připojení: konektor M12 5 pinů
materiál pouzdra: hliníková slitina
krytí: IP67
rozsah pracovních teplot: od -40 °C do +85 °C

Katalogový list Manuál

Enkodéry rotační absolutní-bitový paralelní výstup - ukázky

Enkodéry absolutní Lika s bitově pralelním výstupen
