Enkodéry rotační absolutní Ethernet

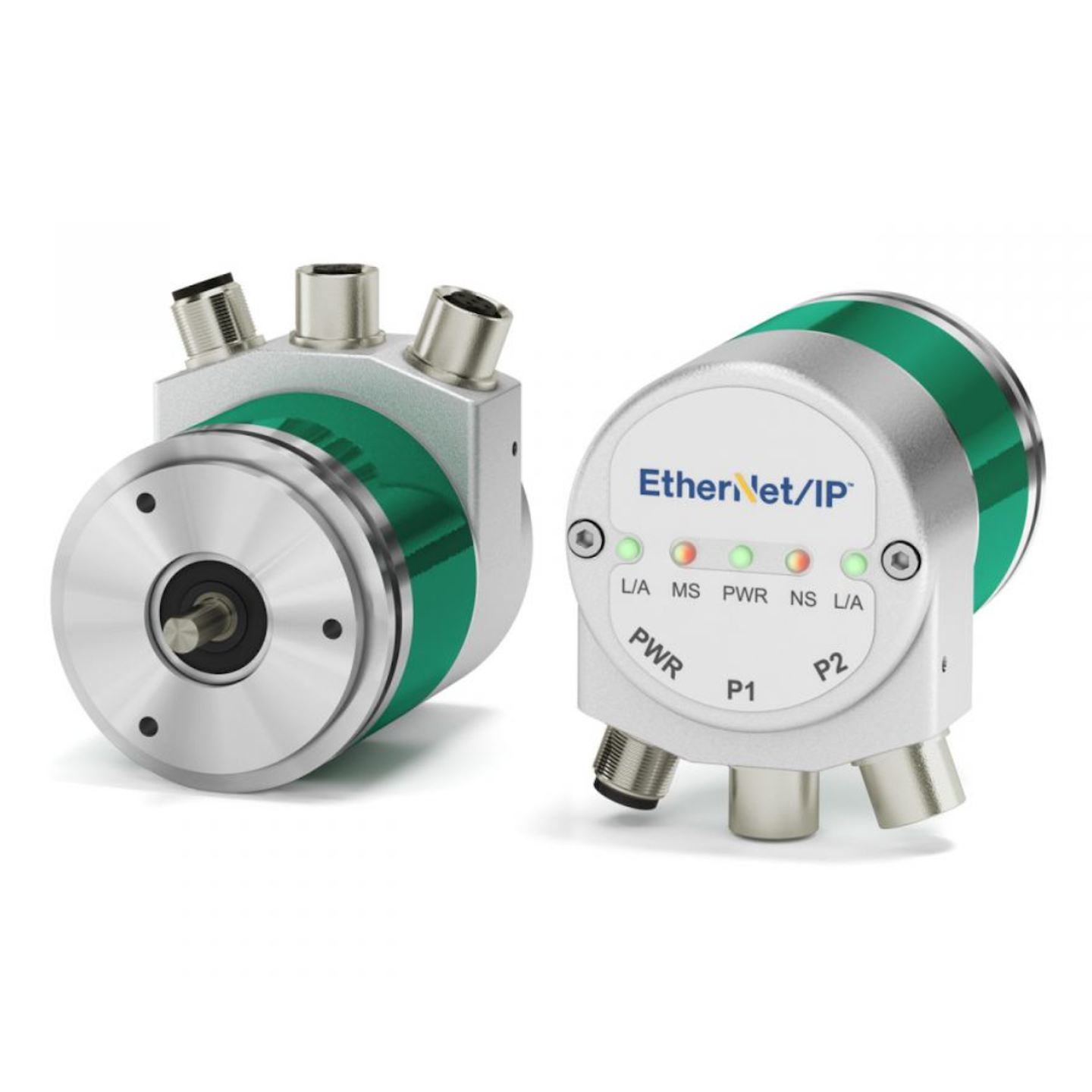

Rotační absolutní enkodéry jedno i víceotáčkové s rychlým připojením 100 Mbit/s po sběrnici na bázi Ethernetu

Rotační absolutní enkodéry Lika na optickém principu s vysokým rozlišením až do 226144 cpr. Údaje o poloze jsou předávány po sběrnici na bázi ethernetu – Profinet, EtherCAT, Ethernet Ethernet POWERLINK, Ethernet/IP, Modbus TCP/IP (podle typu enkodéru).

Enkodéry jsou určeny i pro náročné průmyslové prostředí s krytím až IP67 a díky kompaktní konstrukci jsou vhodné i pro zástavbu do omezeného prostoru.

Plná i dutá hřídel snímačů a pracovní otáčky až do 6000 ot/min a provozní teploty až od -40 0C do +1000C je předurčují k nasazení v nejrůznějších aplikacích.

Tyto snímače poskytují široký výběr typů a provedení, vyznačují precizním provedením a představují špičkovou technologii pro snímání natočení ve vynikající kvalitě a spolehlivosti.

Přehled typových řad a jejich hlavních parametrů a výhod

Řada EM58 – HS58 – HM58

Absolutní optický enkodér řady ROTACOD s rozlišením až 262144 cpr. Antikorozní pouzdro a příruba, hřídel z nerezové oceli, krytí IP65. Řada EM58 vhodná pro běžné použití, řada HS/HM 58 vhodná pro nejnáročnější průmyslové provozy. Typy pro všechny běžné sběrnice na bázi Ethernetu.

Mechanické provedení

Průměr pouzdra: 58 mm
průměr plné hřídele: 6 mm, 8 mm, 9,52 mm, 10 mm, 12 mm
průměr duté hřídele: 14mm, 15 mm
redukční objímky BR 1-xx z průměru 15 mm na průměry 6 – 12 mm

Elektrické parametry

jednootáčkové nebo víceotáčkové
odolný vůči magnetickým polím
EM58: Víceotáčkový pro všeobecné použití
HS58: Jednootáčkový s vysokým rozlišením
HM58: Víceotáčkový s vysokým rozlišením
rozlišení: jednootáčkový 262144 cpr
rozlišení: víceotáčkový HM: 65536 cpr / 16384 ot.
rozlišení: víceotáčkový EM: 8192 cpr / 16384 ot.
přesnost: řada EM ±0,50
přesnost: řada HS, HM ±0,0070
kmitočet čítání: 150 kHz max.
maximální otáčky hřídele: 6000 ot/min
napájecí napětí: 10 V až 30 V
výstupní rozhraní: EtherCAT, Ethernet/IP, PROFINET, Ethernet POWERLINK, Ethernet Modbus TCP/IP
integrovaný hub
integrované DIP přepínače pro nastavení parametrů
krytí: IP65
rozsah pracovních teplot: od -25˚C do +85˚C

Katalogový list Manuál

Řada XAC77

Absolutní optický enkodér řady ROTACOD s certifikací ATEX II 2G Ex d IIC T6 Gb, II 2D Ex tb IIIC T85 0C Db. Pro instalaci v zónách 1, 2, 21 a 22. Průměr pouzdra: 77 mm

Mechanické provedení

průměr pouzdra: 77 mm
roztečný průměr otvorů příruby: 86 mm
průměr duté hřídele: 14mm

Elektrické parametry

jednootáčkový nebo víceotáčkový
odolný vůči magnetickým polím
rozlišení PROFINET, EtherCAT, Ethernet POWERLINK, Ethernet/IP, Modbus TCP/IPt: 262144 cpr nebo 65536 cpr x 16384 otáček
přesnost: ±0,040
maximální otáčky hřídele: 6000 ot/min
napájecí napětí: 10 V až 30 V
výstup: PROFINET, EtherCAT, Ethernet POWERLINK, Ethernet/IP, Modbus TCP/IP
elektrické připojení: kabel 3m, Ethernet 8 m
třída ochrany: ATEX II 2G Ex d IIC T6 Gb, II 2D Ex tb IIIC T85 0C Db.
krytí: IP65
rozsah pracovních teplot: od -25˚C do +85˚C

Katalogový list Manuál

Řada XAC81

Robustní fieldbus enkodér. Vhodný pro náročná prostředí, válcovny oceli a strojírenské podniky s pracovními teplotami od -40 0C do +100 0C. Certifikace ATEX kategorie 3 pro zóny 2, 22.

Mechanické provedení

průměr pouzdra: 77 mm
roztečný průměr otvorů příruby: 86 mm
průměr duté hřídele: 14mm

Elektrické parametry

jednootáčkový nebo víceotáčkový
odolný vůči magnetickým polím
rozlišení: 262144 cpr nebo 65536 cpr x 16384 otáček
přesnost: ±0,0070; 13bitová varianta: ±0,70
maximální rychlost otáčení hřídele: 6000 ot/min
napájecí napětí: 10 V až 30 V
výstup: PROFINET, EtherCAT, Ethernet POWERLINK, Ethernet/IP, Modbus TCP/IP
elektrické připojení: kabelové průchodky a svorky nebo M12 konektory
certifikace: Ex II 3G Ex nA IIB T5 Gc; EX II 3D Ex tc IIICT 100˚C Dc.
krytí: IP65 ze strany hřídele, IP66 pouzdro s kabelovými průchodkami
rozsah pracovních teplot: od -25˚C do +85˚C; na vyžádání od -40˚C do +100˚C

Katalogový list Manuál
